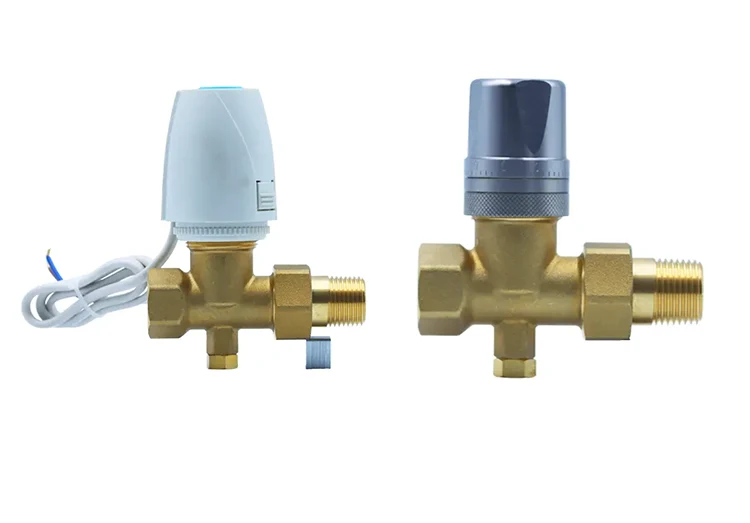

Tämä lattialämmitysputkiin integroitu virtauksensäätöventtiili on mekaaninen laite, jonka Huitong on kehittänyt erityisesti asuintaloille ja pienille ja keskisuurille kaupallisille lämmitysjärjestelmille. Se on taottu yhdestä HPb59-messinkikappaleesta ja siinä on nikkelipinnoitettu pinta, joka kestää kalkkia ja hapettumista.
Siinä on tarkasti suunniteltu venttiilisydän, jossa on selkeät asteikkomerkinnät, mikä mahdollistaa vesivirran manuaalisen ja tarkan hienosäädön yksittäisissä piireissä. Tämä mahdollistaa lämmityslämpötilojen nopean tasapainotuksen koko kodissa, mikä ratkaisee tehokkaasti epätasaiseen lämmitykseen liittyvät ongelmat.
Venttiilin rungossa on kaksikerroksisia, lämmönkestäviä EPDM-tiivisteitä, jotka takaavat vuotamattoman toiminnan pitkäaikaisessa kuuman ja kylmän veden kiertopaineessa. Sen integroitu muotoilu eliminoi ylimääräisten sovittimien tarpeen ja vähentää mahdollisia vuotokohtia, kun taas kompaktin kokonsa ansiosta se sopii helposti tiukoihin jakotukin kaappeihin.
|

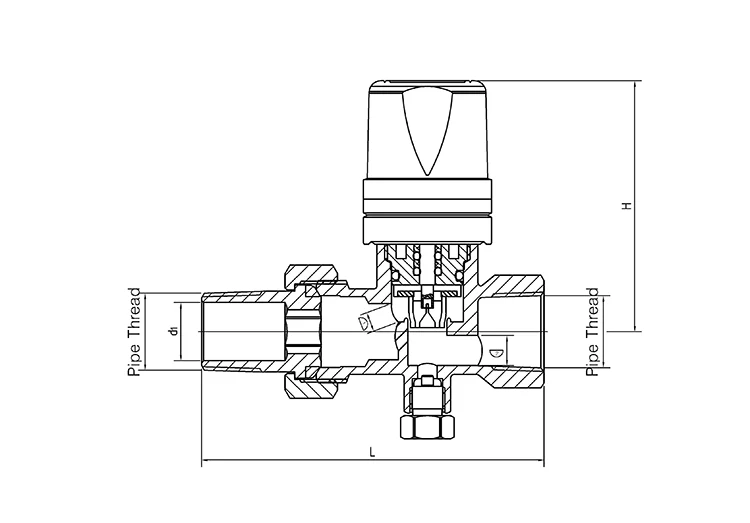

Tuotteen tekniset tiedot |
L |
H |
d1 |
∅ |
Putken kierre |
|
|
DN |
Koko |
|||||
|
15 |
1/2" |
88.2 |
64.7 |
15.0 |
5.0 |
7.75 |
Kuumataontamalla ja paksunnetuilla seinillä muodostettu materiaali on tiivistä eikä siinä ole huokoisuutta tai hiekkareikiä. Se tarjoaa vakaan paineenkestävyyden, soveltuu ympärivuotiseen kuuma- ja kylmävesikiertoon lattialämmitysjärjestelmissä ja kestää muodonmuutoksia tai halkeamia.
Koko venttiilin runko on nikkelipinnoitettu messingin perusmateriaalin eristämiseksi suoralta kosketukselta vesiohenteisten mineraalien ja kosteuden kanssa. Tämä estää tehokkaasti kalkin kertymistä ja hapettumista/ruostetta ja pidentää venttiilin käyttöikää.
Messinkiaihiot läpikäyvät eräkohtaisesti spektroskooppisen analyysin sen varmistamiseksi, että haitalliset raskasmetallit eivät huuhtoudu ulos ja että materiaalivaatimukset täyttyvät sisätilojen lämmitysjärjestelmien ympäristöstandardien mukaisesti.
Siinä on erityinen sisäinen venttiilisydän, jossa on selkeät asteikkomerkinnät. Käyttäjät voivat intuitiivisesti ja tarkasti hienosäätää vesivirtauksen yksittäisille piireille; säätöasetukset ovat selkeästi määriteltyjä ja helppokäyttöisiä, eikä asennusta tarvita erikoislaitteita.
Säätämällä itsenäisesti kunkin lattialämmityspiirin virtausnopeutta järjestelmä kompensoi putkien vaihtelevia vastusarvoja. Tämä ratkaisee ongelmat, kuten esimerkiksi huoneet, jotka sijaitsevat silmukan toisessa päässä, eivät lämpene, kun lähdettä lähempänä olevat putket ylikuumenevat, mikä varmistaa tasaisen ja vakaan lämmityslämpötilan koko kodissa.
Virtauksen tasapainottaminen oksien välillä eliminoi paikallisen turbulenssin ja tehottoman kierron. Tämä vähentää kiertovesipumpun kuormitusta ja minimoi jatkuvan suuren tehon käytön tarpeen, mikä johtaa merkittäviin energiansäästöihin pitkällä aikavälillä.
Varustettu kahdella erityisellä EPDM-tiivisteellä (Ethylene Propylene Diene Monomer), jotka on suunniteltu lattialämmitykseen. Nämä läpäisevät tehdasstandardin kestävyystestauksen lämpökiertoa varten, ja ne kestävät kovettumista, kutistumista, halkeilua tai muodonmuutoksia jopa pitkäaikaisen altistuksen aikana yli 60 °C:n kuumalle vedelle.
Tiivisteet sijoitetaan samanaikaisesti sekä venttiilin sydämeen että venttiilirungon kierteisiin, mikä varmistaa erittäin tarkan sovituksen. Tämä säilyttää ilmatiiviin, vuotamattoman tiivisteen jopa lämpökierron aiheuttamissa vaihtelevissa vedenpaineissa, mikä eliminoi tehokkaasti hitaan vuotamisen riskin liitoskohdissa.
Tiivistyskomponentit ovat yksittäin läpäisseet kymmeniä tuhansia korkean ja matalan lämpötilan vanhenemissyklejä. Tämä varmistaa, että tiivistyskyky säilyy muuttumattomana ympärivuotisen ja keskeytymättömän käytön aikana asuin- tai kaupallisissa lämmityssovelluksissa.

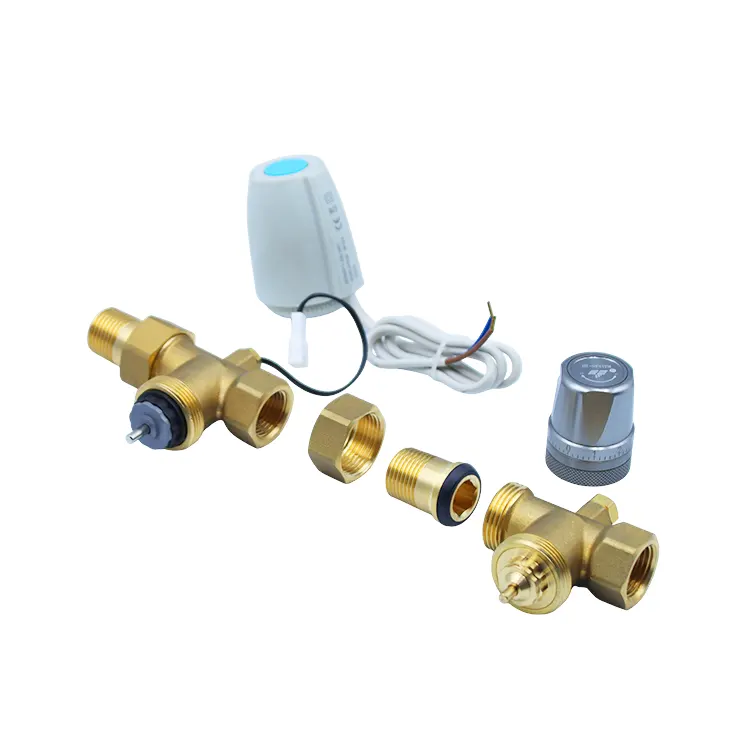

Lattialämmitysputken integroidun virtauksensäätöventtiilin runko ja säätömekanismi on muodostettu yhdeksi kokonaisuudeksi, mikä eliminoi lisäadapterien tai virtausta jakavien liittimien tarpeen. Tämä vähentää merkittävästi kierreliitoskohtien määrää ja minimoi siten vuodon riskin lähteessä.
Virtaviivainen, kompakti rakenne säästää rajallisesti tilaa jakotukin kaapissa. Se mahdollistaa vaivattoman asennuksen ahtaisiin tiloihin, kuten kapeisiin kattoonteloihin, pystysuoraan putken akseliin ja pieniin asuntojen jakotukkikaappiin.
Venttiilin rungon molemmissa päissä on vakiokierrespesifikaatiot, jotka ovat yhteiset lattialämmitysteollisuudelle, mikä mahdollistaa suoran liittämisen yleisiin jakoputkiin. Se on yhteensopiva PEX- ja alumiini-muovikomposiittilämmitysputkien kanssa, mikä tekee siitä ihanteellisen suoran korvaajan vanhentuneille varusteille sekä uusien kodin asennuksissa että saneerausprojekteissa.
Sopii lattialämmitykseen asunnoissa ja omakotitaloissa. Se ei vaadi elektronista ohjausjärjestelmää; manuaalinen asteikkopohjainen säätö on yksinkertainen ja tasapainottaa lämmityslämpötilat kaikissa huoneissa. Sen kompakti koko sopii helposti tavallisiin asuin lattialämmityskaappiin.
Ihanteellinen kaupallisiin tiloihin, joissa on korkea käyttötaajuus ja mahdollisia putkien epäpuhtauksia. Manuaalinen säätö mahdollistaa lämpötilan tasapainottamisen eri vyöhykkeillä tarpeen mukaan. Integroitu rakenne yksinkertaistaa asennusta, mikä tekee siitä sopivan standardoituun, laajamittaiseen LVI-käyttöön kaupallisissa yksiköissä.
Soveltuu keskitettyihin lattialämmitysjärjestelmiin matalissa toimistorakennuksissa, joissa ei vaadita monimutkaista rakennusautomaatiota. Se saavuttaa hydraulisen tasapainon kustannustehokkaasti. Tuotteen mukana tulee täydellinen sertifiointi projektin hyväksymiseksi, tarjousvaatimusten täyttämiseksi sekä pienten ja keskisuurten LVI-projektien valmistumisilmoitukset.
Ratkaisu vanhojen, yksinkertaisten virtausliittimien vaihtamiseen, jotka kärsivät vuodoista tai virtauksen säätöhäiriöistä. Se mahdollistaa suoran vaihdon tällä integroidulla virtausventtiilillä muuttamatta upotettua pääputkia, mikä varmistaa alhaiset asennusvaikeudet ja lyhyen jälkiasennuksen aikajanan samalla kun optimoidaan kustannustehokkaasti hydraulisen tasapainon.
Messinkiaihioiden kemiallinen koostumus analysoidaan erä kerrallaan. Venttiiliytimet ja korkeita lämpötiloja kestävät EPDM-tiivisteet käyvät läpi erilliset testit lämpökierron, vedenpaineen kestävyyden ja kestävyyden/vanhenemisen osalta, jolloin seulotaan pois komponentit, jotka ovat alttiita ennenaikaiselle vanhenemiselle tai riittämättömälle paineenkestävyydelle.
Jokainen integroitu virtausventtiili läpäisee täyden sarjan testejä: kotelon vedenpaineen kestävyys, kuplapohjainen ilmatiiviys/vuotojen havaitseminen ja simuloitu kestävyystestaus, joka sisältää 10 000 avaus-/sulkemisjaksoa. Nämä testit varmistavat kattavasti painerajat, tiivisteen vakauden, venttiilin sydämen sileyden ja säätövaakojen tarkkuuden.
Jokainen venttiilirunko on lasermerkitty ainutlaatuisella valmistuseränumerolla. Jokaisen vaiheen tiedot – taonta, kierteitys, venttiiliytimen kokoonpano ja lopputarkastus – arkistoidaan täydellisen jäljitettävyyden varmistamiseksi. Toimituksen yhteydessä toimitamme messinkimateriaalin spektrianalyysiraportit ja tehtaan hydrostaattiset/ilmatiiviystodistukset, jotka täyttävät kaikki asuinalueiden lattialämmitystarkastuksia, kaupallisia LVI-projektien valmistumisilmoituksia ja ulkomaisia tulliselvityksiä koskevat vaatimukset.
Kaikilla tuotteilla on vakiona 12 kuukauden valmistajan takuu, joka kattaa luontaiset materiaali- ja valmistusvirheet, kuten messingin rungon halkeilut, kokoonpano-ongelmista johtuvat vuodot, venttiilin ytimen takertuminen tai asteikko/kellovirhe.
Ammattiteknikot tarjoavat henkilökohtaista opastusta, joka kattaa jakotukin virtausventtiilin kokoonpanostandardit, käytännölliset valitsinsäätömenetelmät, osien putkien painetestauksen ja tiivistevuotojen vianetsinnän, mikä vähentää uudelleentyöstöaikaa paikan päällä tapahtuvan asennuksen ja käyttöönoton aikana.
Monikielinen online-tukitiimi vastaa maailmanlaajuisesti aikavyöhykkeisiin ja varmistaa nopeat vastaukset ulkomaisten tukkukauppiaiden ja pienten ja keskisuurten lattialämmitysurakoitsijoiden kyselyihin, jotka koskevat tuotevalikoimaa, joukkotilausten seurantaa ja myynnin jälkeisiä ongelmia, mikä varmistaa saumattoman rajat ylittävän viestinnän.
Suuren mittakaavan kaupallisiin tai asuinrakennushankkeisiin tarjoamme räätälöityjä kierremäärityksiä, jotka perustuvat jakotukin putken halkaisijaan ja kaapin asetteluvaatimuksiin. Tarjoamme myös vakaan, pitkän aikavälin vaihdettavien kulutusosien, kuten OEM-EPDM-tiivisteiden ja säädettävien venttiilisydämien, toimituksen.
Lattialämmitysputki Integroitu virtauksen säätöventtiili: Mekaaninen manuaalinen säätöpyörä ilman elektronisia toimilaitteita. Se on suunniteltu erityisesti asuintalojen, pienten ja keskisuurten liikkeiden ja pienten toimistorakennusten lattialämmitysjärjestelmiin, joissa ei ole rakennusautomaatiojärjestelmiä (BAS). se on optimoitu perushydrauliseen tasapainotukseen pienemmällä hinnalla. Ohjelmaohjattu virtausventtiili: Varustettu askelmoottorilla toimivalla elektronisella ohjausmoduulilla; yhteensopiva 0-10V ja Modbus-rakennusautomaatiosignaalien kanssa; sopii kaupallisiin LVI-projekteihin, joissa on BMS-älykkäitä hallintaalustoja (esim. suuret ostoskeskukset, korkeat toimistorakennukset, yhteisön keskuslämmitys); tukee ohjelmapohjaista etäohjausta.
Integroitu virtauksensäätöventtiili: Luottaa venttiilin sydämen manuaaliseen pyöritykseen; yhden haaran virtauksen hienosäätö saavutetaan intuitiivisen asteikon avulla; ei vaadi sähköistä ohjausjohdotusta tai automaatioyksikköä; paikan päällä tapahtuva käyttöönotto ei vaadi erikoistuneita sähkösäätöteknikkoja. Ohjelmaohjattu virtausventtiili: Tukee sekä paikallista manuaalista säätöä että etä-/aikataulutettua automaattista virtauksen ohjausta rakennusjärjestelmän kautta; vaatii sähköisten ohjaussignaalilinjojen asentamisen ja integroinnin automaatioisäntään; käyttöönotto edellyttää rakennusautomaation ohjelmoinnin asiantuntemusta.
Integroitu virtauksen säätöventtiili: Kohdennettu pieniin ja keskisuuriin lattialämmitysprojekteihin (asuntojen peruskorjaukset, pienet kaupat, matalat toimistot); siinä on virtaviivainen rakenne ilman sähköisiä ohjauskomponentteja; alhaisemmat yksikköhankintakustannukset; sopii suuriin, kustannustehokkaisiin LVI-asennuksiin. Ohjelmaohjattu virtausventtiili: Soveltuu suuriin LVI-projekteihin, kuten kaupallisiin komplekseihin ja korkeisiin keskuslämmitysjärjestelmiin; elektronisten ohjausmoduulien ja tarkkuusventtiilisydämien sisällyttäminen lisää yksikkökustannuksia; sopii huippuluokan kaupallisiin projekteihin, joissa on budjetit älykkäiden rakennusten päivitysten tekemiseen.
Integroitu virtauksensäätöventtiili: Ei sisällä sähkökomponentteja; vain venttiilin ydin ja tiivisteet ovat kuluvia osia; vaatii muutaman tyyppisiä varaosia ja mahdollistaa yksinkertaisen vaihdon; huolto ei vaadi sähköasentajaa – LVI-asentajat voivat hoitaa osien vaihdon; alhaiset ylläpitokustannukset. Ohjelmaohjattu virtausventtiili: Kuluvia osia ovat elektroninen toimilaite, viestintämoduuli, venttiilin ydin ja tiivisteet; sähkökomponenttien viat vaativat erikoistuneiden teknikkojen vianmäärityksen; sisältää laajemman valikoiman varaosia; korkeammat yleiset pitkän aikavälin ylläpitokustannukset.
Integroitu virtauksensäätöventtiili: Vaatii vain kierreputkiliitännät; ei tarvitse tilaa sähköjohdotuksille; voidaan asentaa suoraan kompakteihin lattialämmityskaappiin tai piilokattoputkistoon; ei vaadi ylimääräisiä johdotuksen asennusvaiheita. Ohjelmaohjattu virtausventtiili: Putkiasennuksen lisäksi tilaa on varattava sähköisten ohjausjohtojen asennukselle; mekaanisten tilojen ja laitteiden putkikuilut vaativat tukikaapelihyllyt, mikä lisää rakennusvaiheita ja työtunteja.
V: Vanhanaikaisilla muovitulpilla ja yksinkertaisilla putkiliittimillä ei ole virtauksen säätömahdollisuuksia, eivätkä ne pysty tasapainottamaan veden virtausta lattialämmityshaaroissa, mikä johtaa helposti epätasaiseen lämmitykseen tai jäähdytykseen koko talossa. Vakiovirtausliittimistä ilman vaakaa ei ole viitettä säätöön, koska se luottaa täysin asentajan kokemukseen; tämä tekee käyttöönoton vaikeaksi ja alttiiksi myöhemmälle virtauksen siirtymiselle. Lattialämmitysputken integroidussa virtauksensäätöventtiilissä on venttiiliydin, jossa on tarkat merkinnät, mikä mahdollistaa virtauksen intuitiivisen manuaalisen säätämisen jokaiselle piirille. Sen integroitu rakenne vähentää vuotoalttiiden liitoskohtien määrää, saavuttaa kustannustehokkaan hydraulisen tasapainotuksen ja sopii erilaisiin pieniin ja keskikokoisiin lattialämmitysprojekteihin.
V: Se käyttää EPDM-tiivisteitä, jotka on suunniteltu erityisesti lattialämmitykseen. Nämä ovat läpäisseet tehtaan kestävyystestit, joissa on yli tuhat jaksoa vuorotellen kuumassa ja kylmässä lämpötilassa (yli 60 °C). Ne eivät kovetu, kutistu tai halkeile, kun ne upotetaan kuumaan veteen ympäri vuoden. Kaksipistetiivistys – sekä venttiilin sydämessä että kierteissä – estää tehokkaasti hitaita vuotoja liitoskohdissa pitkällä aikavälillä.
V: Se käyttää vakiokierremäärityksiä, jotka ovat yhteisiä sekä kotimaisille että kansainvälisille LVI-markkinoille, joten se on yhteensopiva yli 95 %:n tavanomaisten lattialämmityksen jakotukkien kanssa. Se mahdollistaa suoran korvaamisen erilaisissa uusissa ja olemassa olevissa järjestelmissä, kuten asuinkodeissa, itse rakennetuissa taloissa, myymälöissä ja pienissä toimistorakennuksissa. Mukautetut kierrespesifikaatiot ovat saatavilla suuriin projekteihin, joissa käytetään epästandardeja jakotukia.
V: Venttiilin rungossa on kompakti, virtaviivainen rakenne, joka sopii asennettavaksi jakotukin päähän tai haaralinjaan; vain asteikolla varustettu säätökahva työntyy esiin, jolloin pääventtiilin runko voidaan peittää kokonaan lattialämmityksen eristeellä. Asennettupa se sitten kompaktiin talon lämmityskaappiin tai kapeaan käyttökuiluun, jossa on rajoitettu välys, virtausnopeutta voidaan säätää helposti manuaalisesti kääntämällä kahvaa – metallilevyjen, putkien tai eristeiden esteettä – mikä mahdollistaa saumattoman, yhden henkilön käytön.
V: Ehdottomasti. Venttiilin kierretiedot ovat yhteensopivia vanhemmissa jakotukissa käytettyjen liittimien kanssa. Jälkiasennus edellyttää yksinkertaisesti olemassa olevien, vanhentuneiden komponenttien poistamista ja tämän integroidun virtausventtiilin asentamista suoraan; upotettuja pääsyöttölinjoja ei tarvitse leikata tai muuttaa, mikä vähentää merkittävästi jälkiasennuksen monimutkaisuutta sekä materiaali- ja työkustannuksia.
V: Universaalit virtauksensäätöliittimet ovat yleiskäyttöisiä komponentteja, jotka vaativat lisäadapterit jakotukkiin liittämistä varten – ne vievät enemmän tilaa jakotukin kaapista ja lisäävät mahdollisia vuotokohtia. Tämä venttiili on suunniteltu erityisesti lattialämmityksen jakotukin päätyasennukseen – se yhdistää liitännän ja virtauksen säädön yhteen integroituun runkoon, ei vaadi ylimääräisiä sovittimia ja sopii tiiviisti tiiviisiin jakotukin kaappeihin. Se on optimoitu valinta asuin- ja pienten ja keskisuurten yritysten lattialämmitysprojekteihin, joissa kaappitilaa on rajoitetusti.
