Nykyaikaisissa LVI- ja vesiputkijärjestelmissä epävakaa vedenpaine voi vaikuttaa kiertoon, laitteiden suojaukseen, lämpötasapainoon ja pitkäaikaiseen kunnossapitoon. Ammattimaisena valmistajana ja toimittajanaHuitongtarjoaa aNesteputken paineensäätöventtiiliSuunniteltu automaattisesti stabiloimaan alavirran painetta itsetoimivan mekaanisen rakenteen avulla ilman ulkoista virta- tai ilmansyöttöä. Sen taottu HPb59-messinkirunko, nikkelipinnoitettu pinta, EPDM-tiivistysjärjestelmä ja säädettävä painerakenne tekevät siitä sopivan asuin- ja kaupallisiin LVI-sovelluksiin.
Paineensäätöventtiili on tärkeä komponentti paineenvaihteluiden hallinnassa suljetun kierron nestejärjestelmissä. Huitongin ratkaisussa yhdistyvät passiivinen itsetoiminen säätö, korroosionkestävä taottu messinkirakenne, lämmönkestävä tiiviste ja kompakti asennusrakenne. Venttiili reagoi putkilinjan paineen muutoksiin säätämällä venttiilisydämen aukkoa, mikä auttaa ylläpitämään vakaat myötävirtaolosuhteet. Tämä tekee siitä sopivan lattialämmitykseen, keskusilmastointiin, kaupalliseen LVI-kiertoon ja jälkiasennusprojekteihin, joissa vaaditaan luotettavaa paineenhallintaa.
Sisällysluettelo
- Mikä on nesteputken paineensäätöventtiili?
- Kuinka paineensäätöventtiili toimii?
- Mitkä ovat tärkeimmät arvioitavat ominaisuudet?
- Paineensäätöominaisuudet yhdellä silmäyksellä
- Missä tätä venttiiliä käytetään yleisesti?
- Kuinka valita oikea venttiili?
- Mitä järjestelmän etuja se voi tarjota?
- Miten laadunvalvonta vaikuttaa venttiilin luotettavuuteen?
- Usein kysytyt kysymykset
- Johtopäätös

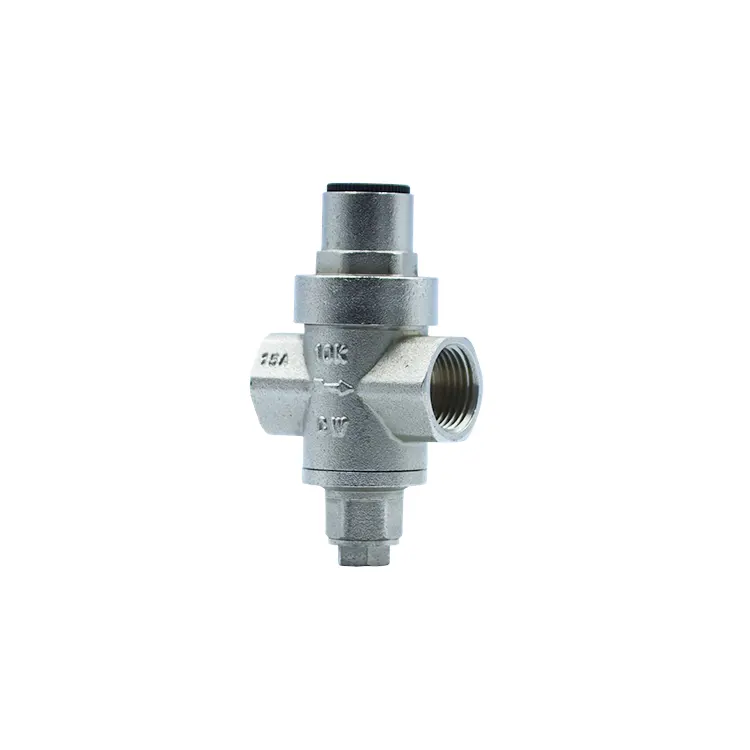

Mikä on nesteputken paineensäätöventtiili?
Nesteputken paineensäätöventtiili on suunniteltu säätämään ja stabiloimaan nesteen painetta putkistoverkostossa. Sen sijaan, että painevaihtelut siirtyisivät suoraan alavirran laitteisiin, venttiili säätää sisäistä aukkoaan väliaineen paineen muutosten mukaan.
LVI-sovelluksissa tämä toiminto on erityisen hyödyllinen, koska pumput, jakotukit, lämmityspiirit, jäähdytyspiirit ja haaraputket voivat joutua muuttuviin virtausvaatimuksiin. Liiallinen tai epävakaa paine voi aiheuttaa epätasaista kiertoa, komponenttien jännitystä, melua tai epäyhtenäistä lämmönjakaumaa.
Huitongin suunnittelussa käytetään yksiosaista taottua HPb59 messinkirunkoa, jossa on nikkelipinnoitettu pinta. Valmistajan tuotetietojen mukaan venttiili käyttää käyttövoimana omaa putkistoväliainetta, jolloin johdotuksia, ulkoisia pneumaattisia laitteita tai lisävirtalähdettä ei tarvita.
Kuinka paineensäätöventtiili toimii?
Toimintaperiaate perustuu passiiviseen mekaaniseen paineensäätöön. Kun putkilinjan paine muuttuu, sisäinen säätömekanismi reagoi muuttamalla venttiilin sydämen aukkoa. Tämä muuttaa virtauskanavaa ja auttaa stabiloimaan myötävirtaan toimitetun paineen.
Tämä itseohjautuva lähestymistapa on hyödyllinen järjestelmissä, joissa jatkuva sähköinen ohjaus on tarpeetonta tai ei-toivottavaa. Se myös vähentää riippuvuutta manuaalisista toimenpiteistä, koska venttiili voi reagoida paineen muutoksiin automaattisesti.
Kolme avaintoimintoa
- Painetunnistin:Mekanismi reagoi paineolosuhteisiin putkilinjassa.
- Automaattinen säätö:Venttiilin sydän muuttaa aukkoaan paineenvaihteluiden vastaiseksi.
- Alavirran stabilointi:Ohjattu virtaus auttaa ylläpitämään tasaisempia käyttöolosuhteita.
Hydraulisissa LVI-järjestelmissä vakaa paine voi myös edistää tasapainoisempaa kiertoa eri haarojen välillä, mikä auttaa vähentämään epätasaisen virtauksen jakautumisen aiheuttamia lämpötilaeroja.
Mitkä ovat tärkeimmät arvioitavat ominaisuudet?
Taottu HPb59 messinkiventtiilin runko
Venttiilin runko on valmistettu paksunnetusta, yksiosaisesta taotusta HPb59 messingistä. Takominen tarjoaa tiiviin ja tasaisen rungon rakenteen, joka sopii sovelluksiin, joihin liittyy toistuvia paineenvaihteluita. Messinkirakenne soveltuu myös moniin vesipohjaisiin LVI- ja vesisovelluksiin.
Nikkelipinnoitettu pinta
Nikkelipinnoitettu viimeistely tarjoaa lisäsuojakerroksen korroosiota, hapettumista ja hilseilyä vastaan. Tämä koskee erityisesti LVI-asennuksia, jotka toimivat jatkuvasti kausittaisilla lämmitys- ja jäähdytysjaksoilla.
Passiivinen itsetoiminen säätö
Mekaaninen säätörakenne toimii ilman ulkoista sähköistä tai pneumaattista virtalähdettä. Se käyttää putkilinjan väliaineen painetta säätelyn ohjaamiseen, mikä yksinkertaistaa järjestelmän integrointia ja vähentää tarvittavien ulkoisten ohjauskomponenttien määrää.
Lämpöä kestävä tiiviste
Suunnittelussa on kaksikerroksinen EPDM-tiiviste sekä korkeaa lämpötilaa kestävä tiiviste venttiilin varren ympärillä. Nämä tiivistyselementit on tarkoitettu vähentämään vuotoriskiä toistuvien paineen ja lämpötilan muutosten aikana.
Kompakti asennussuunnittelu
Virtaviivainen venttiilirunko voi olla edullinen, kun asennustilaa on rajoitetusti. Käyttökohteita voivat olla lattialämmityskaapit, kattoputkien akselit, laitealueet ja muut suljetut LVI-putkistot.
Paineensäätöominaisuudet yhdellä silmäyksellä
| Ominaisuus | Suunnittelun lähestymistapa | Käytännön arvo |
|---|---|---|
| Venttiilin runko | Yksiosainen taottu HPb59 messinki | Korkea rakenteellinen lujuus LVI-putkille |
| Pinnan suojaus | Nikkelöinti | Auttaa vastustamaan korroosiota, hapettumista ja hilseilyä |
| Paineensäätö | Itsetoiminen mekaaninen säätö | Automaattinen vastaus ilman ulkoista virtaa |
| Tiivistys | Kaksikerroksinen EPDM plus varren tiiviste | Tukee pitkäaikaista vuotojen estoa |
| Säätö | Käsisäätöinen käsipyörä | Mahdollistaa paineasetusten hienosäädön |
| Asennus | Kompakti runko vakiokierteellä | Soveltuu uusiin asennuksiin ja jälkiasennustöihin |
Missä tätä venttiiliä käytetään yleisesti?
Asuinrakennusten lattialämmitys
Lattialämmitysjärjestelmät ovat riippuvaisia tasapainoisesta vedenkierrosta useiden kiertopiirien välillä. Paineen stabilointi voi auttaa ylläpitämään tasaisemman virtauksen ja vähentämään haarojen välisten painevaihtelujen vaikutusta.
Keski-ilmastointi
Keski-HVAC-järjestelmät voivat joutua muuttuviin virtausvaatimuksiin, kun eri vyöhykkeet toimivat. Painetta säätelevä komponentti voi auttaa ylläpitämään vakaammat hydrauliolosuhteet näiden muutosten aikana.
Liikerakennukset
Ostoskeskukset, toimistorakennukset ja muut suuret tilat sisältävät usein laajat lämmitys- ja jäähdytysverkostot. Paineen hallinta tulee yhä tärkeämmäksi putkien pituuksien, haarojen ja toiminta-alueiden kasvaessa.
LVI-jälkiasennusprojektit
Vanhemmat järjestelmät voivat kehittää epävakaita paineolosuhteita tai sisältää vanhentuneita ohjauskomponentteja. Kompakti paineensäätöventtiili voidaan sisällyttää sopiviin jälkiasennusprojekteihin hydrauliikan ohjauksen parantamiseksi ilman koko verkon uudelleensuunnittelua.
Kuinka valita oikea venttiili?
Paineensäätöventtiilin valinta tulee aloittaa putkijärjestelmän todellisista vaatimuksista sen sijaan, että valittaisiin vain venttiili nimellisen putken koon perusteella. Insinöörien, asentajien ja hankintatiimien tulee ottaa huomioon useita tekijöitä.
- Keskikokoinen:Varmista, että venttiilimateriaalit ja tiivisteet ovat yhteensopivia kiertonesteen kanssa.
- Käyttöpaine:Tunnista normaali paine sekä mahdolliset paineenvaihtelut.
- Lämpötila:Tarkista odotettu lämmitys- ja jäähdytyslämpötila-alue.
- Liitäntätiedot:Yhdistä venttiilin kierteet olemassa olevan putken tai jakotukin liitännän kanssa.
- Asennustila:Varmista, että asennusta, säätöä ja tulevaa huoltoa varten on riittävästi tilaa.
- Säätövaatimukset:Selvitä, vaatiiko sovellus manuaalista paineensäätöä vai automaattista säätöä.
- Korvaava tuki:Harkitse varaosien saatavuutta ja teknistä tukea odotetun käyttöiän aikana.
Projektihankinnoissa on myös hyödyllistä pyytää materiaalitiedot, tarkastusasiakirjat, soveltuvat painetiedot, liitäntätiedot ja asennusohjeet ennen joukkotilauksen tekemistä.
Mitä järjestelmän etuja se voi tarjota?
1. Parempi suojaus LVI-komponenteille
Painepiikit voivat rasittaa pumppuja, jakoputkia, liittimiä ja muita hydraulikomponentteja. Paineen stabilointi voi auttaa vähentämään tarpeetonta mekaanista kuormitusta ja tukea järjestelmän ennakoitavampaa toimintaa.
2. Tasaisempi nesteen jakautuminen
Haarojen väliset paine-erot voivat vaikuttaa virtauksen jakautumiseen. Automaattinen säätö voi auttaa luomaan vakaammat hydrauliolosuhteet, mikä on arvokasta järjestelmissä, jotka vaativat tasapainoista lämmitystä tai jäähdytystä.
3. Vähentynyt manuaalinen interventio
Itsetoiminen rakenne voi reagoida paineen muutoksiin ilman jatkuvaa manuaalista säätöä. Tämä voi yksinkertaistaa käyttöä järjestelmissä, joissa suositaan valvomatonta tai vähän huoltoa vaativaa suorituskykyä.
4. Mahdolliset energiansäästömahdollisuudet
Vakaampi kierto voi vähentää paineenvaihteluiden aiheuttamaa pumpun tarpeetonta kuormitusta. Todelliset energiansäästöt riippuvat koko järjestelmän suunnittelusta, pumpun ohjausstrategiasta, käyttöolosuhteista ja hydraulisesta tasapainosta, mutta tehokas paineenhallinta voi tukea yleistä LVI-tehokkuutta.
Miten laadunvalvonta vaikuttaa venttiilin luotettavuuteen?
Paineensäätöventtiilit toimivat jatkuvassa mekaanisessa ja hydraulisessa rasituksessa, joten komponenttien laatu ja tarkastusmenettelyt ovat tärkeitä seikkoja projektin ostajille.
Huitongin julkaisemien tuotetietojen mukaan tärkeimmät komponentit, kuten venttiilin ydin, paineensäätöjousi, tiivistetiiviste ja irtoamisenestovarsi, käyvät läpi kestävyystestauksen, joka sisältää lämpötilan jaksotuksen, korkean paineen pitämisen ja 10 000 syklin väsymistestauksen. Valmiiden venttiilien kuvataan myös saaneen 100 %:n tarkastuksen vesitiiviyden, säädön suorituskyvyn ja kierteiden yhteensopivuuden suhteen.
Huitong toteaa myös, että venttiilirungot saavat yksilöllisen erätunnisteen tuotannon jäljitettävyyttä varten, ja materiaalikoostumusraportit ja tehtaan tarkastustodistukset ovat saatavilla projektidokumentaatiota varten.
Kansainvälisissä hankinnoissa nämä laadunvalvontatiedot voivat olla hyödyllisiä verrattaessa toimittajia, koska ne tarjoavat käytännön näyttöä siitä, kuinka valmistaja lähestyy materiaalin todentamista, valmiiden tuotteiden tarkastusta ja jäljitettävyyttä.
Usein kysytyt kysymykset
Mikä on paineensäätöventtiilin päätarkoitus?
Sen ensisijainen tarkoitus on ohjata ja stabiloida nesteen painetta putkistossa. LVI-sovelluksissa se voi auttaa vähentämään paineenvaihteluiden vaikutusta ja tukemaan tasapainoisempaa kiertoa.
Tarvitseeko itsetoimiva paineensäätöventtiili sähköä?
Ei. Huitongin suunnittelussa käytetään passiivista mekaanista säätömekanismia, jota ohjaa putkilinjan väliaineen paine, joten se ei vaadi ulkoista sähköistä tai pneumaattista virtalähdettä säätelyyn.
Voidaanko tämäntyyppistä venttiiliä käyttää lattialämmitysjärjestelmissä?
Kyllä. Tuote on suunniteltu LVI-putkisovelluksiin, ja Huitong kuvailee sen erityisesti sopivaksi asuinalueiden lattialämmitys- ja keskusilmastointikiertojärjestelmiin.
Mitä materiaaleja venttiilissä käytetään?
Venttiilin rungossa on käytetty taottua HPb59-messinkiä, jossa on nikkelipinnoitettu pinta. Paineensäätöjousi on ruostumatonta terästä, kun taas tiivistejärjestelmä sisältää lämmönkestäviä EPDM-komponentteja ja varren tiivisteitä.
Voiko paineen asetusta säätää manuaalisesti?
Kyllä. Mukana on manuaalinen säätö käsipyörä, jonka avulla käyttäjät voivat hienosäätää paineasetuksen tietyn putkijärjestelmän vaatimusten mukaisesti.
Onko varaosia saatavilla?
Huitong toteaa, että vaihdettavia komponentteja, kuten venttiilisydämiä, tiivistetiivistettä ja paineensäätökäsipyörää, on saatavana, mikä mahdollistaa huollon ilman, että koko venttiiliä tarvitsee välttämättä vaihtaa.
Johtopäätös
Hyvin suunnitellulla paineensäätöventtiilillä voi olla tärkeä rooli vakaiden hydraulisten olosuhteiden ylläpitämisessä, LVI-komponenttien suojaamisessa, nestekierron tasapainottamisessa ja toistuvien manuaalisten toimenpiteiden vähentämisessä. Taotun HPb59-messinkirakenteen, nikkelipinnoitetun suojan, passiivisen itsetoimivan säädön, lämpötilan kestävän tiivistyksen, säädettävän paineensäädön ja dokumentoidun tarkastusmenettelyn ansiosta Huitongin ratkaisu on suunniteltu asuin-, liike- ja LVI-asennussovelluksiin.
Jos hankit luotettavaa paineenhallintaratkaisua LVI-projektiin, jälkiasennusjärjestelmään tai nesteputkistoon, lue lisää Huitongin nesteputkien paineensäätöventtiilistä ja tarkista saatavilla olevat tuote- ja tekniset tiedot. Tekniset tiedot, massaostot, OEM-vaatimukset tai projektikohtaiset suositukset:ota meihin yhteyttätänään keskustellaksesi hakemuksestasi Huitong-tiimin kanssa.
