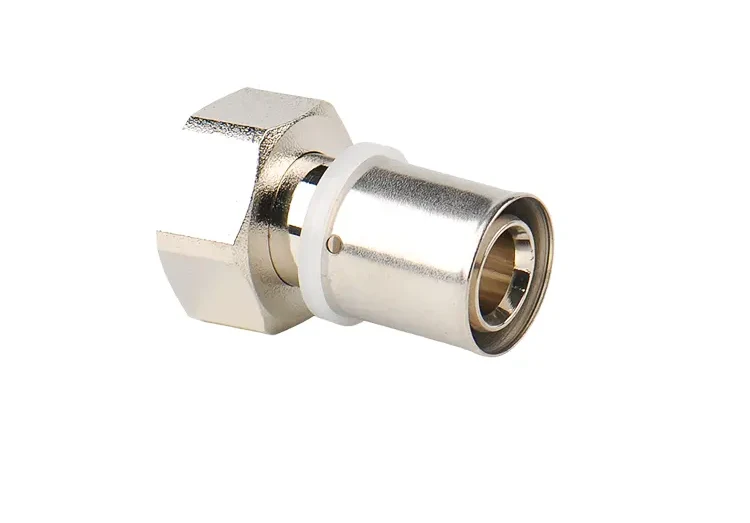

Press-fit Brass Union Fitting

Tavalliset yksiosaiset puristusliittimet lukitsevat putkiston jäykästi asennuksen yhteydessä; myöhempi venttiilin vaihto, järjestelmän muutos tai vuodon korjaus edellyttää putken leikkaamista liitoksen purkamiseksi, mikä usein johtaa materiaalihukkaan ja lisääntyneisiin työvoimakustannuksiin. Lisäksi perinteiset kierreliitokset vaativat tiivistenauhaa, ovat alttiita vuotoille kierteissä pitkäaikaisen lämpökierron vuoksi ja sisältävät turvallisuusriskejä, jotka liittyvät kuumatyöhön (hitsaukseen) asennuksen aikana.

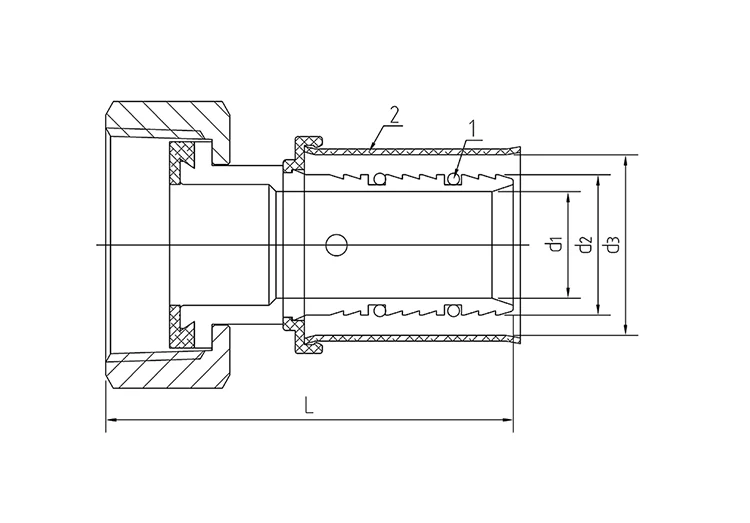

Tekniset parametrit

Tuotteen ominaisuudet

Tämä puristussovitettu messinkiliitos sopii erityisesti putkistojen purkamisen ja huollon haasteisiin. Siinä yhdistyvät tavalliset puristussovitetut päät ja keskimmäinen kierrettävä liitosmutteri, mikä täyttää kaksi vaatimusta: nopea alkukokoonpano ja ainetta rikkomaton purkaminen tulevaa huoltoa varten.

Erittäin puhtaasta DZR-taotusta messingistä rakennetussa liitoksessa on CNC-koneistetut tiivistepinnat ja integroitu erittäin elastinen EPDM-tiiviste, joka varmistaa tiiviin tiiviyden myös lämpökierron ja vaihtelevan vedenpaineen olosuhteissa.

Puristusliitospäät käyttävät kylmäpuristettua, juottamatonta prosessia, mikä eliminoi avotulen, liimojen tai tiivistenauhan tarpeen. Jaettu liitosrakenne mahdollistaa järjestelmän muuttamisen ja komponenttien vaihtamisen putkea leikkaamatta; putkisto voidaan erottaa yksinkertaisesti irrottamalla liitos.

Yhteensopiva kupari- ja ohutseinäisten ruostumattomasta teräksestä valmistettujen putkien kanssa, tätä liitosta käytetään laajalti kotitalouksien juomavesijärjestelmissä, lattialämmityksessä ja matalapaineisissa teollisuuden nestelinjoissa. Se tarjoaa vakaan paineenkestävyyden ja pitkän käyttöiän, ja se on kustannustehokas ratkaisu kunnossapidon tehokkuuden optimointiin sekä uusissa asennuksissa että saneerausprojekteissa.

DZR-taotun messinkipohjamateriaalin ominaisuudet

1. Erittäin puhdas taottu messinki, kiinteästi muotoiltu

Valmistettu erikoistuneista DZR-messinkiaihioista, ja seoksen koostumus on vakaa. Se vastustaa sinkin poistumista ja haitallisten aineiden huuhtoutumista pitkäaikaisen veden virtauksen aikana ja täyttää juomavesiputkistojärjestelmien standardit.

2. Tarkkuus CNC-työstö

Tiivistysurat ja kosketuspinnat on tarkkuussorvattu ja kiillotettu CNC:llä, mikä varmistaa tiukat toleranssit ja tiukan sovituksen putken ja tiivisterenkaan kanssa, mikä minimoi rakenteellisesti vuotoriskin.

3. Korkea korroosion- ja hilseilykestävyys

Messingin pohjamateriaalin sileä, tasainen pinta vastustaa kalkin ja epäpuhtauksien tarttumista; se kestää pitkäaikaisen altistuksen kuumalle käyttövedelle ja lämmitysaineille ja kestää hapettumista ja korroosiota jopa kosteissa ympäristöissä, kuten putkien akselit.

Erittäin elastinen EPDM-vuodonkestävä tiivisterakenne

1. Erikoistunut EPDM-tiivistetiiviste

Sisältää integroidun erittäin elastisen EPDM-renkaan, joka kestää äärimmäisiä lämpötiloja ja materiaalin ikääntymistä; se soveltuu vesi- ja lattialämmitysjärjestelmiin, joissa käytetään lämpökiertoa, mikä varmistaa, ettei kovettuminen tai halkeilu muodostu pitkäaikaisessa käytössä.

2. Kaksikerroksinen tiivistyssuoja

Puristuspäässä oleva tiivisterengas tiivistää putkea vasten olevan raon, kun taas keskiliitosmutteriin sopiva tiivisterakenne muodostaa toissijaisen esteen, joka estää vuodon myös vedenpaineen vaihteluiden aikana.

3. Mukautuva putkilinjan muodonmuutokseen

Erittäin elastinen tiivisterengas kestää lämpölaajenemisen ja -kutistumisen aiheuttamia pieniä siirtymiä, mikä estää tehokkaasti vuotoraot lämpötilanvaihteluiden aikana.

Juottamaton kylmäpuristusasennusjärjestelmä

1. Kylmäpuristus eliminoi avotulen turvallisuusriskit

Hitsaus vältetään kokonaan; paikan päällä ei vaadita tulitöitä, mikä eliminoi kipinöiden syttymisvaaran eristys- tai koristemateriaaleista, mikä tekee siitä turvallisen työskennellä suljetuissa kattotiloissa ja viimeistellyissä sisätiloissa.

2. Nopea kokoonpano tavallisilla puristustyökaluilla

Putkiliitokset tehdään alan standardinmukaisilla puristustyökaluilla; prosessi mahdollistaa yhden henkilön käytön ja nopean kokoonpanon jokaisessa kohdassa, mikä vähentää tehokkaasti työtunteja ja kustannuksia suurissa asuin- ja kaupallisissa LVI-projekteissa.

3. Yksinkertaistettu varasto ilman ylimääräisiä tiivistysmateriaaleja

Puristussovitettavissa päissä on integroidut tiivistysrenkaat, mikä eliminoi tarpeen ostaa erillisiä tuotteita, kuten PTFE-teippiä tai tiivisteainetta, mikä vähentää hankittavien materiaalien määrää ja helpottaa varastonhallintaa.

Ydinrakenne, jossa on irrotettava keskusliitto

1. Ruuvimainen liitosmutteri mahdollistaa rikkomattoman purkamisen

Kierrettävällä liitosmutterilla keskellä oleva liitin mahdollistaa putkilinjan erottamisen yksinkertaisesti ruuvaamalla mutteri irti huollon, muutoksen tai osien vaihdon aikana. Tämä eliminoi tarpeen leikata putkea, mikä estää materiaalin hukkaa.

2. Jaettu rakenne säilyttää olemassa olevan putkilinjan

Asennus- ja purkuprosessi ei vahingoita puristusliitoksella jo kiinnitettyjä putkiosia. Kun muutokset on tehty, putkilinja voidaan palauttaa yksinkertaisesti yhdistämällä päät uudelleen ja kiristämällä liitosmutteri, mikä vähentää merkittävästi myöhempien töiden aikaa.

3. Säädettävä liitoksen tiiviys

Tarkkuuskoneistetut kierteet varmistavat optimaalisen kiristysvoiman. Käyttäjät voivat intuitiivisesti arvioida tiivisteen sopivuuden välttäen asennusongelmia, kuten riittämättömän tiiviyden aiheuttamat vuodot tai liiallisen kiristyksen aiheuttamat kierteet.

Mitä etuja on muihin messinkisiin puristusliittimiin verrattuna?

1. Ratkaisee integroitujen puristusliitosten ei-irrotettavan luonteen

Vakiointegroituja puristusliittimiä ei voi irrottaa puristamisen jälkeen, vaan putki on leikattava huoltoa tai muutosta varten. Sitä vastoin Press-fit Brass Union Fittingissä on irrotettava keskus, joka mahdollistaa purkamisen vahingoittamatta alkuperäistä putkea ja vähentää materiaalihukkaa.

2. Alentaa merkittävästi tulevien putkilinjamuutosten kustannuksia

Perinteiset muutokset edellyttävät putkien leikkaamista, uusien liitososien hankintaa ja uudelleenpuristamista, mikä johtaa sekä työ- että materiaalihukkaan. Liitosmalli vaatii vain mutterin avaamisen purkamista ja kokoamista varten, mikä eliminoi ylimääräiset materiaalikustannukset.

3. Yhdistää nopean, juottamattoman asennuksen ja helpon huollon

Kierreliitokset ovat hankalia asentaa ja vuodot ovat alttiita, kun taas integroituja puristusliittimiä ei voida huoltaa. Tässä tuotteessa yhdistyvät molempien rakenteiden edut: alkuasennuksen tehokkuus vastaa tavallisia puristusliittimiä, kun taas purkamisen ja uudelleenasennuksen mukavuus ylittää huomattavasti tavanomaisten puristusliitoskomponenttien mukavuuden.

4. Vähentää vuotojen vianmäärityksen ja korjauksen työmäärää

Vakioputkistojen muokkaaminen tai purkaminen on monimutkaista, ja se vaatii usein useiden osien purkamista vuodon paikantamiseksi. Liitosrakenne mahdollistaa vain viallisen putkiosan kohdennetun purkamisen, mikä mahdollistaa tarkan huollon ja säästää aikaa ja vaivaa.

Sovellukset

1. Koko talon asuinvesijärjestelmät

Soveltuu piiloon asuntojen hanavesi- ja kuumavesiputkistoon. Valmistettu turvallisesta, ympäristöystävällisestä ja sinkinpoistoa kestävästä messingistä; Liitosrakenne helpottaa vedenlämmittimien ja kulmaventtiilien huoltoa ja vaihtoa.

2. Lattialämmitysputkiprojektit

Soveltuu kotien ja liiketilojen lattialämmityskiertoihin. Kestää korkean lämpötilan lämmitysnesteitä ja mahdollistaa helpon asennuksen ahtaisiin tiloihin (kuten putkien akselit); mahdollistaa järjestelmän huuhtelun ilman tarvetta leikata putkia.

3. Matalapaineiset teollisuuden nesteiden kuljetusverkot

Soveltuu tehdasputkiin, jotka kuljettavat ympäristön lämpötilan makeaa vettä tai matalapaineisia kiertonesteitä. Korroosionkestävä pohjamateriaali sopii tavanomaisiin teollisiin materiaaleihin; mahdollistaa kätevän kokoamisen ja purkamisen laitteiden jälkiasennuksen aikana.

Standardoitu tehtaan laadunvalvontajärjestelmä

1. Tiukka saapuvan materiaalin seulonta

Ennen tuotantoa messinkiaihioille ja EPDM-tiivisterenkaille tehdään koostumus- ja kestävyystestaus; huonolaatuiset materiaalit hylätään laaturiskien poistamiseksi niiden lähteellä.

2. Moniulotteiset ikääntymistestit valmiille tuotteille

Jokaiselle erälle suoritetaan murtumispainetestaus, liitosmutterin vääntömomentin tarkastus ja pitkäaikaiset sykliset vuodonkestävyyden ikääntymistestit vikojen, kuten tiivisteen rikkoutumisen tai riittämättömän paineenkestävyyden, varalta.

3. Kaikkien erien jäljitettävä dokumentaatio

Raaka-aineiden tarkastustiedot, valmiiden tuotteiden testiraportit ja tuotantoeränumerot arkistoidaan järjestelmällisesti, mikä mahdollistaa laadun koko elinkaaren jäljitettävyyden raaka-aineiden käsittelystä lopulliseen toimitukseen.

FAQ

Q1: Mitkä ovat Press-fit Brass Union Fittingin tärkeimmät edut verrattuna tavalliseen yksiosaiseen puristusliittimeen?

V: Tavallinen yksiosainen puristusliitin luo pysyvän, jäykän liitoksen. Kun se on asennettu, sitä ei voi purkaa katkaisematta putkea – mikä tekee tulevasta huollosta, järjestelmän muutoksista tai komponenttien vaihdosta kallista ja aikaa vievää. Tässä puristusliitoksessa yhdistyy sama juoteton, nopea puristusliitos irrotettavaan keskusliittimeen. Sen avulla voit erottaa putkilinjan yksinkertaisesti irrottamalla liitosmutteri - putkea leikkaamatta tai vahingoittamatta. Tämä vähentää merkittävästi sekä materiaalihukkaa että työvoimakustannuksia tulevissa ylläpidoissa, jälkiasennuksissa tai järjestelmän laajennuksissa.

Kysymys 2: Kestääkö liitosliitäntä pitkäaikaista lämpökiertoa lattialämmitysjärjestelmissä ilman vuotoa?

V: Kyllä. Liitossa on kaksikerroksinen, erittäin elastinen EPDM-tiivisterakenne, joka on erityisesti suunniteltu LVI-sovelluksiin. Se on läpäissyt tehtaan lämpökierto- ja vuodonkestävyyden ikääntymistestit simuloiden vuosikymmeniä kuuman veden kiertoa. Tiiviste mukautuu lämpötilan vaihteluiden aiheuttamaan putken laajenemiseen ja supistumiseen – estäen rakoja tai vuotoja –, kun taas tarkkuuskoneistetut liitoskierteet varmistavat tasaisen kiristysvoiman, mikä eliminoi hitaan vuotamisen riskin ajan myötä.

Q3: Kuinka irrotettava liitos yksinkertaistaa huoltoa verrattuna leikkaamiseen ja uudelleenpuristamiseen?

V: Tavallisessa yksiosaisessa puristusliitoksessa kaikki huolto- tai muutostyöt edellyttävät putken leikkaamista liitoksesta, vanhan liitoksen poistamista, uuden putken pään valmistelua ja uuden liittimen uudelleenpuristamista – prosessi, joka kuluttaa sekä aikaa että materiaaleja. Tällä liitosliittimellä irrotat liitoksen vain irrottamalla keskusliitosmutterin. Kun huolto tai muutos on suoritettu, mutteri kytketään uudelleen ja kiristetään uudelleen. Koko prosessi kestää minuutteja, ei vaadi vaihto-osia ja säilyttää alkuperäisen putken pituuden. Tämä merkitsee huomattavia säästöjä materiaalikustannuksissa ja työtunteissa järjestelmän elinkaaren aikana.

Q4: Onko puristusliitos yhteensopiva sekä kupari- että ruostumattomasta teräksestä valmistettujen putkien kanssa?

V: Kyllä, se on täysin yhteensopiva. Puristussovitetut päät on standardoitu sopimaan sekä kupari- että ohutseinäisiin ruostumattomiin teräsputkiin – kaksi yleisintä metalliputkimateriaalia, joita käytetään asuinrakennusten putkistoissa, lattialämmityksessä ja kaupallisissa LVI-järjestelmissä. Tämä kaksoisyhteensopivuus eliminoi tarpeen varastoida erilaisia ​​liittimiä eri putkimateriaaleille, mikä yksinkertaistaa urakoitsijoiden ja tukkukauppiaiden varastonhallintaa. Sekä uusissa asennuksissa että saneerausprojekteissa tämä yksittäinen liitosmalli kattaa liitäntätarpeesi putkimateriaalista riippumatta.

Q5: Tarjoaako DZR-messinkimateriaali erityisiä etuja juomavesisovelluksiin?

V: Kyllä. DZR (Desincification-Resistant) messinki on erityisesti suunniteltu kestämään sinkinpoistoprosessia, jossa sinkki huuhtoutuu ulos tavallisesta messingistä ajan myötä, kun se altistuu aggressiivisille vesiolosuhteille, mikä voi johtaa reikävuotojin ja ennenaikaisiin vaurioihin. Tämä liitos on taottu erittäin puhtaasta DZR-messingistä, mikä varmistaa vakaan materiaalikoostumuksen ja estää haitallisten aineiden huuhtoutumisen pitkäaikaisen veden virtauksen aikana. Se on täysin juomaveden turvallisuusstandardien mukainen, joten se on luotettava ja turvallinen valinta asuinkäyttöön tarkoitettuihin juomavesijärjestelmiin.

Kysymys 6: Miten tämän liitosliittimen projektin kokonaiskustannukset verrataan tavallisen yksiosaisen puristusliittimen käyttöön järjestelmän koko elinkaaren aikana?

V: Vaikka tämän liitosliittimen alkuperäinen ostohinta on hieman korkeampi kuin tavallisen yksiosaisen kytkimen, projektin kokonaiskustannukset järjestelmän elinkaaren aikana ovat huomattavasti alhaisemmat. Tavalliset yksiosaiset liitososat vaativat liitoksen leikkaamisen ja vaihtamisen jokaista huolto- tai muutostapahtumaa varten. Tästä aiheutuu materiaalikustannuksia uusista liittimistä ja työvoimakustannuksia leikkaamisesta, valmistelusta ja uudelleenpuristamisesta joka kerta. Tämä liitosasennus eliminoi nämä toistuvat kustannukset. Projekteissa, joihin on odotettavissa tulevia muutoksia, säännöllisiä huoltovaatimuksia tai arvokkaita putkia, joissa putken pituuden säilyttäminen on kriittistä, elinkaarikustannussäästöt tekevät tästä liitoksesta taloudellisemman valinnan pitkällä aikavälillä.
