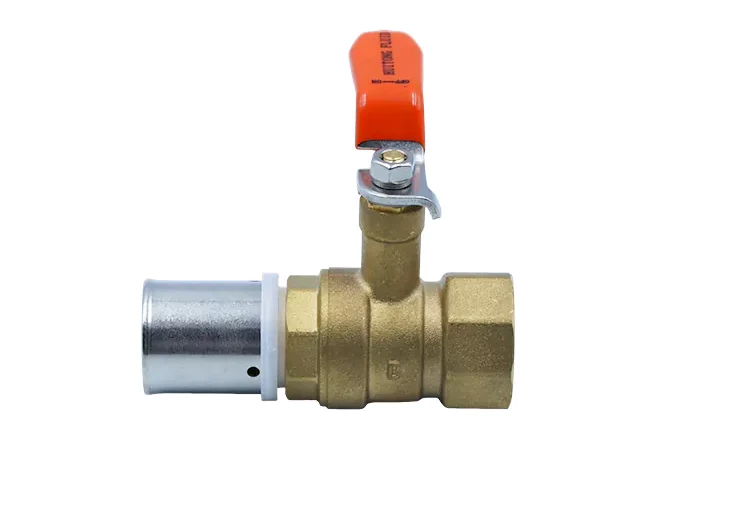

Messinkipuristimen naaraspuolinen kierrepalloventtiili palontorjuntaputkiin

Palonsammutusputkien messinkipuristettu naaraspalloventtiilimme sisältää lyijyttömän taotun messinkirakenteen ja yhdistää perinteisen naaraskierteen hydrauliseen puristussovitustekniikkaan. Se tasapainottaa asennuksen tehokkuuden ja putkiverkoston pitkäaikaisen turvallisuuden, joten se sopii ihanteellisesti sprinkleri- ja palopostijärjestelmiin.

Tekniset parametrit

Ydinmateriaalit ja paineenkesto

Lyijyttömästä taotusta messingistä HPb59-1 valmistetussa venttiilissä on paksunnettu runkorakenne, joka kestää vakaasti 1,6 MPa:n (PN16) työpainetta ja kestää tehokkaasti korroosiota palontorjuntaputkistojen tyypillisessä kosteassa ympäristössä.

Venttiilin runko läpäisee korkean lämpötilan karkaisun ja tarkkuustyöstön korkean lujuuden varmistamiseksi pitkäaikaisessa hydrostaattisessa paineessa ja täyttää lyijyttömälle, painetta kestäville materiaaleille asetetut standardit palonsammutusvesijärjestelmissä.

Venttiilejä on saatavana kooissa DN15-DN50, ja ne ovat täysin yhteensopivia eri ohutseinäisten ruostumattomasta teräksestä valmistettujen palonsammutusputkistojen kanssa, mikä takaa sekä asennuksen tehokkuuden että järjestelmän pitkän aikavälin turvallisuuden.

Liitäntämenetelmät ja tiivistystekniikka

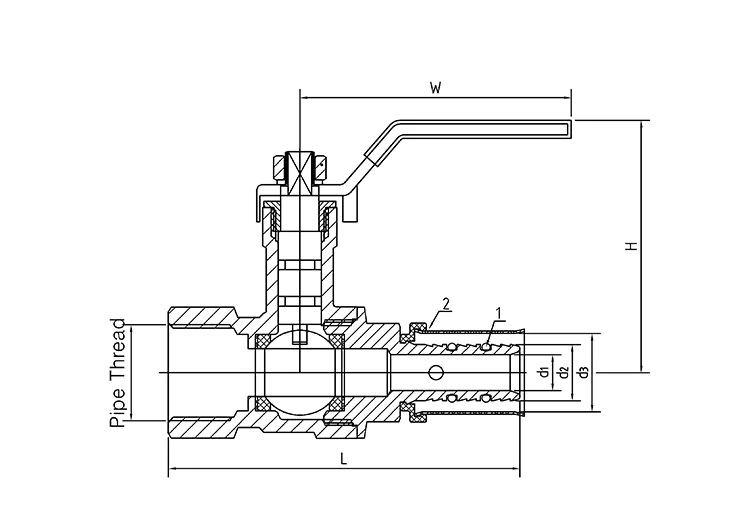

One end features a precision-standard female threaded interface for flexible connection to various threaded fire-fighting fittings, while the other utilizes a specialized press-fit interface equipped with a thickened stainless steel grip ring and an aging-resistant silicone seal.

Hydraulista puristussovitustekniikkaa hyödyntäen liitäntä luo tiukan ja varman otteen ilman hitsausta tai PTFE-teippiä. Tämä eliminoi vuodon riskin pitkäaikaisessa hydrostaattisessa paineessa lähteellä ja parantaa merkittävästi paikan päällä tapahtuvaa asennusta.

Sisäpuolelta venttiili on varustettu erittäin tarkalla, täysreikäisellä kromatulla kuulalla ja paksunnetuilla PTFE-tiivisteillä; tämä muotoilu minimoi nesteen vastuksen ja varmistaa kaksisuuntaisen, ilmatiiviin nollavuotojen suorituskyvyn, mikä takaa tasaisen sammutusveden virtauksen.

Ohjaussuunnittelu ja rakenneturvallisuus

90° pikatoimikahvalla varustettu venttiili mahdollistaa virtauksen välittömän katkaisun tai aktivoinnin hätätilanteissa, mikä täyttää palontorjuntajärjestelmien tiukat vastenopeusvaatimukset. Palonsammutusputkien messinkipuristimen naaraskierrepalloventtiilissä on puhalluksenkestävä varsi, joka estää takertumisen – jopa pitkän käyttämättömyyden jälkeen – ja varmistaa luotettavan toiminnan äkillisissä tulipaloissa.

Sen kompakti, integroitu rakenne mahdollistaa asennuksen mihin tahansa suuntaan, mukautuu joustavasti vaaka- tai pystysuoraan putkistoon ja yksinkertaistaa asennusta paikan päällä.

Sovellusskenaariot

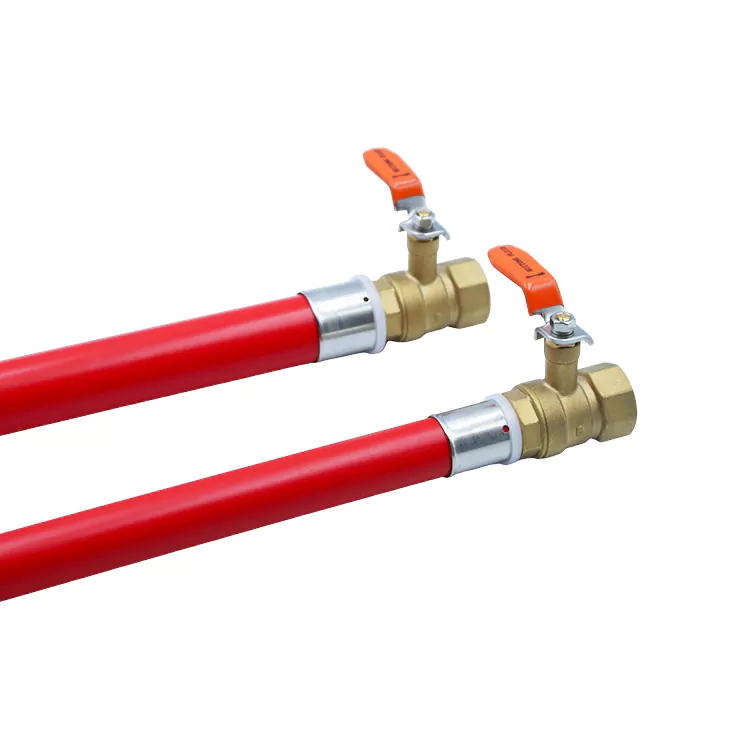

Sprinkleri- ja palopostijärjestelmät: Soveltuu täydellisesti ohutseinäisiin ruostumattomasta teräksestä valmistettuihin paloputkiverkkoihin; täyttää sulku- ja virtauksen suunnan vaatimukset palovesihuollon osalta korkeissa rakennuksissa, kaupallisissa komplekseissa ja teollisuuslaitoksissa.

LVI- ja vesihuoltotekniikka: Soveltuu keskusilmastointiin, jäähdytys-/jäähdytysvesilinjoihin ja asuntojen vesijohtovesijärjestelmiin, mikä varmistaa tehokkaan virtauksen hallinnan.

Industrial Fluid Control: Ihanteellinen syövyttämättömien, matalapaineisten nestelinjojen (vesi, öljy, kaasu) nopeaan sulkemiseen sellaisilla aloilla kuin petrokemianteollisuus ja sähköntuotanto.

Käyttö- ja huoltosuositukset

Oikea asennus: Kun asennat puristuspäätä, varmista, että ruostumattomasta teräksestä valmistettu kahvarengas ja silikonitiiviste ovat oikein paikoillaan; käytä erikoistyökaluja hydraulisilla puristustyökaluilla ja vältä liitoksen pakottamista, mikä voi muuttaa venttiilin runkoa.

Normaali käyttö: Käännä kahvaa hitaasti välttääksesi äkillisen avaamisen tai sulkemisen aiheuttamat vesivasarat. Kun olet täysin avannut tai sulkenut, käännä kahvaa neljäsosa kierrosta taaksepäin, jotta varren muodonmuutos ei muutu pitkäaikaisen rasituksen vuoksi.

Määräaikaistarkastus: Paloturvallisuushuolto tulee suorittaa vähintään neljännesvuosittain; käännä kahvaa manuaalisesti varmistaaksesi sujuvan toiminnan. Jos varsi tarttuu kiinni, käytä erikoisvoiteluainetta ja varmista, ettei se joudu kosketuksiin sisäisten tiivisteiden kanssa.

Laadunvalvonta ja myynnin jälkeinen tuki

Paloventtiileille otetaan käyttöön tiukat laadunvalvontaprosessit: taotut messinkiraaka-aineet läpikäyvät eräkohtaisen spektrianalyysin, kun taas tartuntarenkaat ja tiivisteet käyvät läpi samanaikaisesti paine- ja ikääntymiskestävyystestauksen.

Jokainen venttiili käy läpi 100 %:n kuoren hydrostaattisen paineen, ilmatiiviyden ja kestävyyden testauksen (yli 10 000 jaksoa); puristusliitokset tarkastetaan erikoisen viantunnistuksen avulla (viitaten GA79-standardiin) ja kierteiden koaksiaalisuus ja kytkentätiiveys tarkistetaan. Jokaisella tuotteella on ainutlaatuinen eräkoodi koko elinkaaren jäljitettävyyttä varten, ja sen mukana tulee materiaaliraportit, paloturvallisuustarkastusasiakirjat ja CE-sertifikaatti. Laitteessa on 12 kuukauden valmistajan takuu; Tekninen tiimimme tarjoaa ohjeita puristusliitosasennukseen, putkistojen paineen testaukseen ja vianetsintään sekä alkuperäisten varaosien pitkäaikaiseen saatavuuteen.

FAQ

K: Mitkä ovat puristusliitosten edut perinteisiin kierreliitäntöihin verrattuna?

V: Puristusliitokset eliminoivat hitsauksen tai PTFE-nauhan tarpeen, mikä johtaa erittäin korkeaan asennuksen tehokkuuteen. Ne perustuvat fyysiseen tiivisteeseen, joka syntyy ruostumattomasta teräksestä valmistetun tartuntarenkaan ja silikonitiivisteen lukitsemisesta, mikä estää tehokkaasti vuotoongelmat, jotka usein liittyvät perinteisiin kierreliitoksiin pitkäaikaisen staattisen veden paineen alla.

K: Voidaanko palonsammutusputkien messinkipuristimen naaraspuolinen kierrepalloventtiili pitää osittain auki-asennossa pitkiä aikoja veden virtauksen säätelemiseksi?

V: Tätä ei suositella. Palloventtiilit on suunniteltu nopeaan sulkemiseen (täysin auki tai kokonaan kiinni). Venttiilin pitäminen osittain auki pitkiä aikoja altistaa pallon ja PTFE-istukan tiivistepinnan nopealle nesteeroosiolle, mikä kiihdyttää kulumista ja voi aiheuttaa vuotoja.

K: Mitä minun pitäisi tehdä, jos kahva juuttuu eikä käänny sen jälkeen, kun venttiili on ollut käyttämättömänä pitkään?

V: Paloturvaventtiilien pitkäaikainen käyttämättömyys voi saada venttiilin varren tarttumaan tiivistemateriaaliin. Venttiilejä tulee käyttää säännöllisesti (neljännesvuosittain) osana rutiinihuoltoa. Jos venttiili on jumissa, älä avaa sitä väkisin viputangon avulla, koska se voi katketa ​​varren. levitä sen sijaan erikoisvoiteluainetta varteen ja yritä kääntää sitä varovasti.
