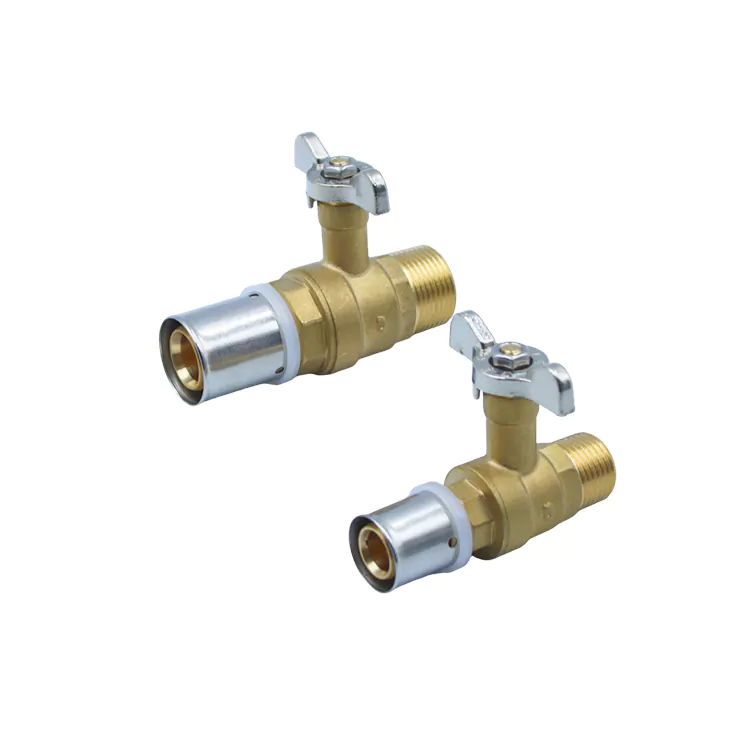

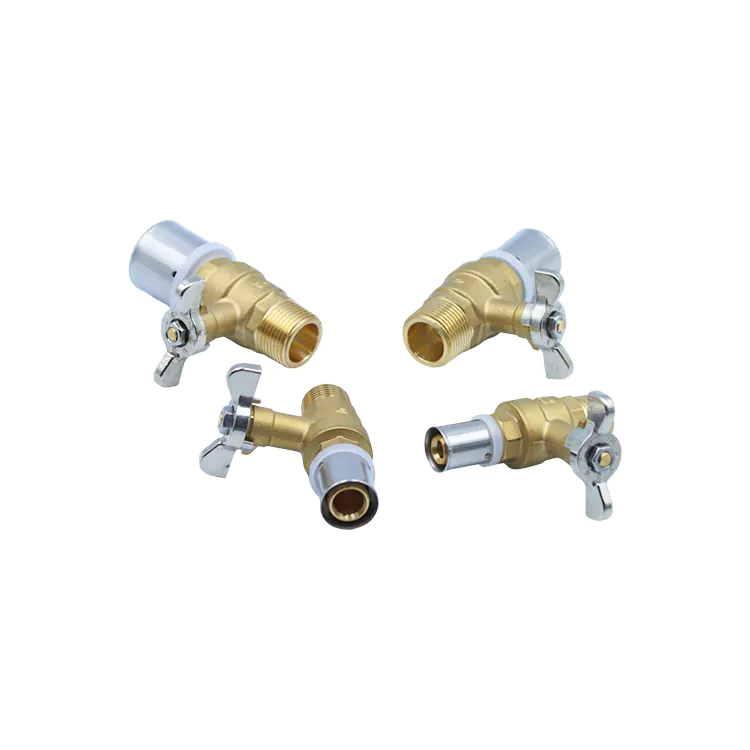

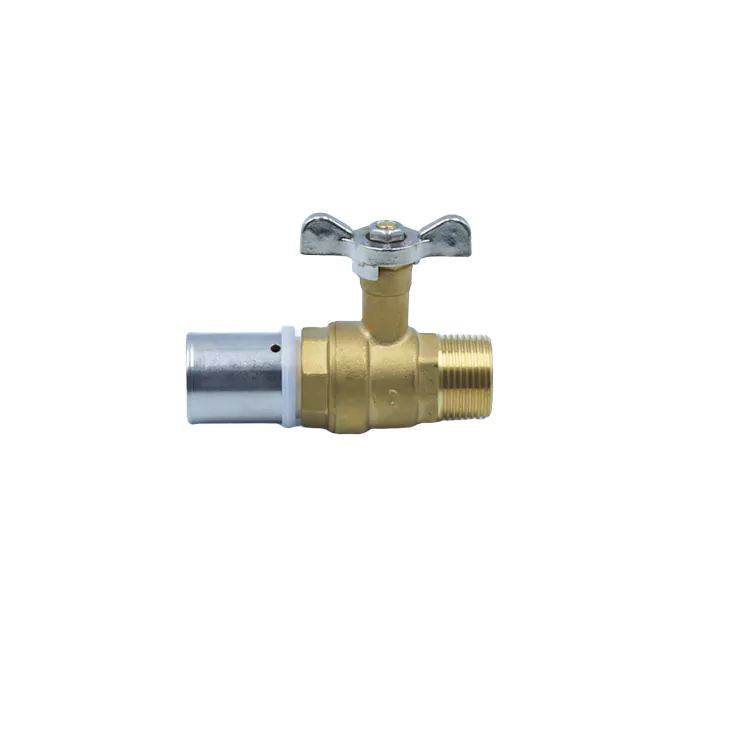

Puristustyyppi Perhoskahva Uroskierteinen messinkipalloventtiili

Tämä puristustyyppinen perhoskahva uroskierteinen messinkipalloventtiili on kaksoisliitäntäventtiili, joka on suunniteltu komposiittiputkijärjestelmiin. Venttiilin runko on taottu yhdestä paksunnetusta, lyijyttömästä HPb59-1 messingistä, joka täyttää luotettavasti PN16-korkeapainestandardit. Toisella puolella on tarkkuuskoneistettu ulkokierre, joka mahdollistaa suoran liittämisen erilaisiin kierreliittimiin ja laiteliitäntöihin. Toisella puolella on erikoistunut puristusliitin, joka on varustettu ruostumattomasta teräksestä valmistetun puristusrenkaan ja ikääntymisenkestävän silikonitiivisteen kanssa; Hydraulisella puristusliitoksella asennettuna prosessi ei vaadi hitsausta tai putken kierteitystä, mikä eliminoi lähteellä tapahtuvaan tulityöhön liittyvät paloturvallisuusriskit.

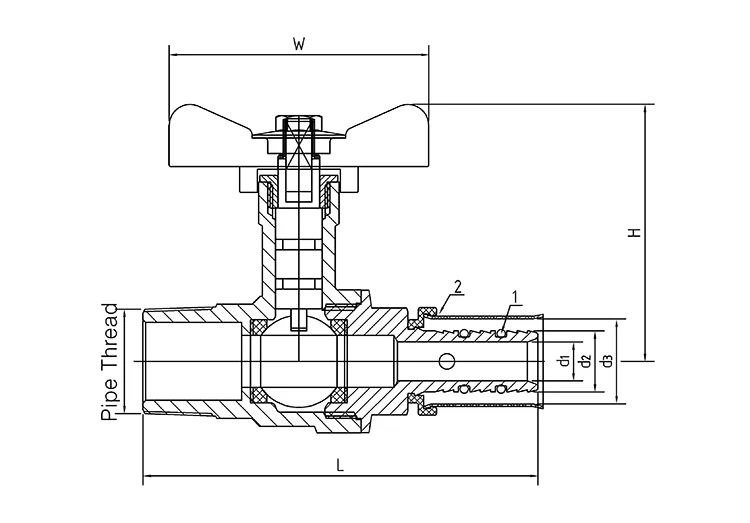

Tekniset parametrit

Tuotetiedot

1. Venttiilin rungon materiaali: paksunnettu taottu HPb59-1 messinki

Taottu yhdeksi yksiköksi poistamaan painevaletuissa rungoissa yleisiä vikoja, kuten hiekkareiät tai ilmataskut. Paksutettu seinä parantaa paineenkestoa ja täyttää lyijyttömän vesihuolto- ja paloputkiston materiaalistandardit ja tarjoaa kestävyyttä kalkkikiveä ja sähkökemiallista korroosiota vastaan.

2. Dual-End eriytetty liitäntärakenne

Toisessa päässä on tarkat standardiuroskierteet, joissa on tasaiset kierreprofiilit ja korkea koaksiaalisuus, mikä varmistaa saumattoman yhteensopivuuden kaikkien standardikierreliittimien kanssa. Toisessa päässä on integroitu, laajennettu press-fit-holkki; yhdistettynä ruostumattomasta teräksestä valmistettuun lukitusrenkaaseen ja kaksikerroksiseen ikääntymistä kestävään silikonitiivisteeseen, se luo tiukan ja varman otteen hydraulisen puristuksen jälkeen, mikä estää tehokkaasti staattisen vesivuodon.

3. Ohjauskomponentti: Kompakti liukumaton perhoskahva

Kompakti perhosrakenne säästää tilaa ahtaissa paikoissa, kuten putkikuiluissa ja kattoonteloissa. Siinä on liukumaton pintarakenne ja se mahdollistaa täyden auki/kiinni-kytkennän vain 90 asteen käännöksellä. Erottuva kahvan muoto varmistaa venttiilin tilan nopean visuaalisen tunnistamisen verkkotarkastusten aikana.

4. Sisäinen tiiviste ja painetta kantavat ydinkomponentit

Peiliviimeistely, kiinteä kromattu palloydin, jossa on täysreikäinen (ei pelkistetty) virtausrakenne; käyttää paksunnettua PTFE-istukkaa tiiviiseen kaksisuuntaiseen tiivistykseen; varressa on sisäänrakennettu puhallusta estävä olkapäärakenne, joka kestää hetkellisiä korkeapainepiikkejä ja estää takertumisen pitkittyneen käyttämättömyyden aikana.

5. Tekniset tiedot ja lisävarusteet

Kattaa kuusi päävirtaputkikokoa: DN15, DN20, DN25, DN32, DN40 ja DN50; jokainen venttiili on erikseen lasermerkitty eräkoodilla ja mukana tulee tehtaalla sovitetut vaihtopuristusrenkaat ja silikonitiivisteet.

Tuotteen edut

1. Integroitu kaksikäyttöliittymäsuunnittelu:

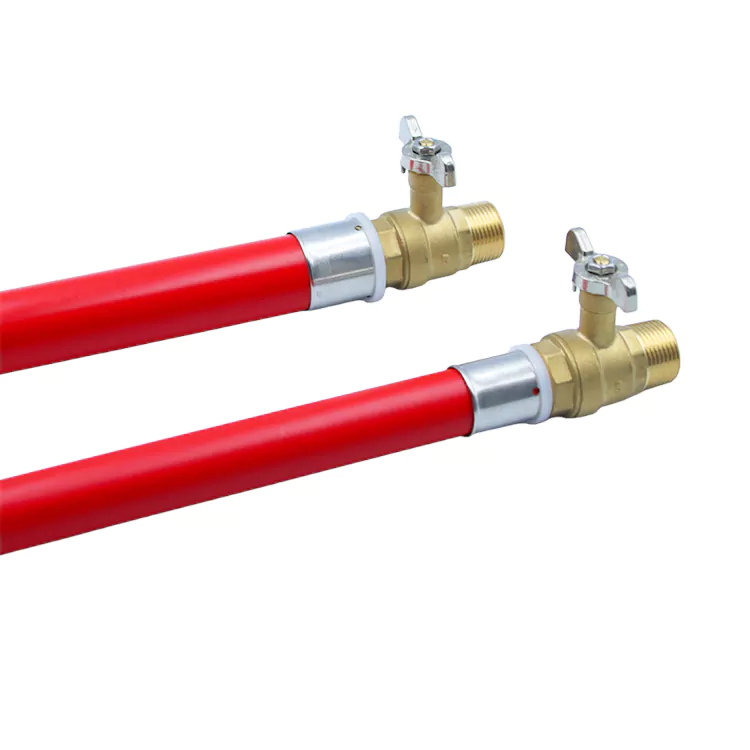

Tämä puristustyyppinen läppäkahvainen uroskierteinen messinkipalloventtiili yhdistää puristusliitos- ja uroskierteiset liitäntätavat, mikä mahdollistaa saumattoman integroinnin ohutseinämäisten ruostumattomasta teräksestä valmistettujen putkien ja kierteitettyjen laitteiden tai liittimien välillä. Se eliminoi lisäadapterien tarpeen, vähentää mahdollisia vuotokohtia ja mahdollistaa yhden venttiilimallin sopivan kahteen eri liitäntäskenaarioon, mikä yksinkertaistaa varastonhallintaa.

2. Hydraulinen Press-Fit (juoteton) tekniikka:

Puristusliitos varmistetaan mekaanisesti erikoishydraulisilla työkaluilla, mikä ei vaadi hitsausta tai putken kierteitystä. Tämä tekee siitä ihanteellisen ympäristöihin, joissa "kuumat työt" (avoliekit) on kielletty – kuten huippuluokan rakennusten sisätilat, suljetut mekaaniset huoneet ja paloturvallisuuden jälkiasennusprojektit – samalla, kun se vähentää merkittävästi paikan päällä suoritettavaa kokoonpanoaikaa ja minimoi inhimillisistä virheistä aiheutuvat korjauskustannukset.

3. Kompakti perhoskahva ahtaissa tiloissa:

Toisin kuin perinteiset pitkät kädensijat, jotka vaativat suurta välystä, kompakti perhoskahva sopii helposti rajoitetuille asennusalueille, kuten kattokammioihin, pystysuoraan putkikuiluun ja ahtaisiin laitekoteloihin. 90° lyhytiskuinen toiminta mahdollistaa nopean ja vaivattoman hallinnan hätätilanteissa (esim. tulipalot tai putkivauriot), varmistaa hyvän näkyvyyden tarkastuksissa ja vähentää tahattoman käytön riskiä.

4. PN16 korkeapaineluokitus ja pitkäkestoinen tiivisterakenne:

Paksutettu taottu venttiilirunko kestää vakaasti PN16-nimellispainetta ja vastustaa sprinkleri- tai kattilajärjestelmän käynnistys-pysäytysjaksojen välittömiä korkeapainepiikkejä. Kolminkertainen tiivisterakenne, jossa yhdistyvät ruostumattomasta teräksestä valmistettu puristusrengas, kaksikerroksinen silikonitiiviste ja PTFE-venttiilin istukka, varmistaa ikääntymisen ja muodonmuutoksen kestävyyden pitkäaikaisen staattisen veteen upotuksen ja lämpökierron aikana, mikä eliminoi tehokkaasti paloturvallisuusriskit, jotka liittyvät piilotettuun, hitaaseen vuotoon.

5. Puhallettu varsi rajoitusmekanismilla:

Varren pohjassa oleva lukittava olkapää varmistaa sen liikkumisetäisyyden. Tämä estää karan irtoamisen, tiivisteen vuotamisen tai tukkeutumisen pitkittyneen staattisen valmiustilan aikana tai toistuvien vedenpaineen vaihteluiden aikana palontorjuntaverkostossa, mikä vähentää merkittävästi tulevien huoltotoimien tiheyttä.

Sovellusskenaariot

1. Kaupalliset/asuinkäyttöiset sprinkleriputkijärjestelmät:

Ihanteellinen järjestelmiin, joissa käytetään ohutseinäisiä ruostumattomasta teräksestä valmistettuja pääputkia, joissa on puristusliitokset. Venttiilin kierrepää liitetään suoraan kierteitettyihin sprinkleripäihin haaraliittimissä, mikä eliminoi sovittimien tai hitsauksen tarpeen, joten se sopii täydellisesti uusiin palosuoja-asennuksiin korkealuokkaisissa asunnoissa ja ostoskeskuksissa.

2. Ruostumattomasta teräksestä valmistetut putket asuinalueiden lattialämmitys- ja ilmalämpöpumppujärjestelmiin:

Soveltuu ohutseinäisten ruostumattomasta teräksestä valmistettujen lattialämmitysverkkojen liittämiseen (puristusliitoksella) jakotukkiin ja kiertovesipumppuihin (kierreliitäntöjen kautta). Perhoskahvarakenne sopii hyvin ahtaisiin tiloihin, kuten lattialämmityskaappiin tai kattoon asennettaviin putkiin, kun taas venttiili kestää pitkäaikaista lämpökiertoa.

3. Ikääntyvien palontorjunta- ja lämmitysverkkojen jälkiasennus:

Ihanteellinen kohteisiin, joissa kuumatyö (hitsaus) ei ole mahdollista. Puristussovituspää mahdollistaa viallisten venttiilien nopean vaihtamisen, kun taas kierrepää liitetään olemassa olevaan kierteitettyyn putkistoon; Näin vältytään upotettujen putkien purkamiselta, mikä vähentää merkittävästi rakentamisen monimutkaisuutta ja kustannuksia.

4. Ohutseinäiset ruostumattomasta teräksestä valmistetut putkistot pienimuotoiseen teolliseen vedenpuhdistukseen ja kierrätykseen:

Yhdistää kierteitetyt laitteiden ulostulot ruostumattomasta teräksestä valmistettuihin kiertoputkiin; kaksoisliitäntäventtiili varmistaa saumattoman integraation kahden putkityypin välillä. Lyijytön venttiilirunko täyttää juomaveden turvastandardit, ja täysreikäinen rakenne takaa vakaat virtausnopeudet.

Mallin vertailu

1. Putkien halkaisijoiden ja käyttöskenaarioiden vertailu:

-  DN15/DN20: Lattialämmitys pieniin asuntoihin ja sprinklerihaaralinjat yksikerroksisiin liikkeisiin; pienet halkaisijat ja tiukat asennustilat, joissa perhoskahva tarjoaa selkeän käyttöedun. DN25/DN32: Sprinklerin nousuputket korkeisiin asuinrakennuksiin ja pääjohdot yksittäisiin lattialämmityksiin; standardihalkaisijat kaupallisiin LVI-järjestelmiin ja yleiset tekniset tiedot projektiinventaarioon. DN40/DN50: Keskussprinklerijohdot kauppakeskuksiin ja toimistorakennuksiin sekä pääkiertolinjat suuriin ilmalämpöpumppujärjestelmiin; suunniteltu korkean virtauksen ja korkeapaineisiin olosuhteisiin, ja siinä on paksunnettu venttiilirunko ylivoimaisen paineenkestävyyden takaamiseksi.

2. Kaksoisliityntärakenne vs. yksiliitäntä (puristussovitus tai uroskierteiset) palloventtiilit:

- Yksiliitäntäinen puristussovitettu palloventtiili: Yhteensopiva vain ruostumattomasta teräksestä valmistettujen putkien kanssa; ei voi liittää suoraan kierteitettyyn laitteeseen ilman sovittimia, mikä lisää vuotoriskiä. Yksiliitäntäinen uroskierteinen palloventtiili: Vaatii putken kierteityksen; Sisältää paikan päällä tapahtuvan tulityön ja useita prosessointivaiheita, mikä tekee asennuksesta vaikeaa ahtaissa putkistotiloissa. Tämä kaksiliitäntäinen komposiittipalloventtiili: Yhteensopiva sekä ruostumattomasta teräksestä valmistettujen puristusliitoskokoonpanojen että kierreliitäntöjen kanssa; ei vaadi hitsausta tai lisäsovittimia, mikä tasapainottaa asennuksen tehokkuuden ja putkien yhteensopivuuden.

3. Perhoskahva vs. perinteinen pidennetty kahva: pidennetty kahva:

- Vie paljon sivuttaista tilaa; alakatoissa tai kapeissa putkikuiluissa sen voi tukkia eriste tai pelti, mikä estää asianmukaisen avaamisen ja sulkeutumisen. Kompakti perhoskahva: Sisältää kompaktin yleisprofiilin, jonka ansiosta venttiilin runko voidaan sulkea kokonaan eristeellä vain kahvan ollessa hieman esillä. varmistaa esteettömän toiminnan ahtaissa, suljetuissa tiloissa ja mahdollistaa nopeamman hätäveden sulkemisen.

Kattava monivaiheinen laadunvarmistus

1. Raaka-aineiden testaus ennen tuotantoa

HPb59-1 messinkiaihiot läpikäyvät eräkohtaisen spektrianalyysin lyijyttömän, paineenkestävyyden ja sinkinpoistokestävyyden mittareiden tarkastamiseksi. Ruostumattomasta teräksestä valmistetut puristusrenkaat ja silikonitiivisteet käyvät läpi erilliset korkeapaineiset hydrostaattiset testit ja korkean/matalan lämpötilan sykliset ikääntymistestit, jotta voidaan erottaa komponentit, jotka ovat alttiita ennenaikaiselle vialle.

2. Valmiiden tuotteiden 100 % kattava suorituskyvyn testaus

Jokaiselle puristintyyppiselle läppäkahvan uroskierteiselle messinkipalloventtiilille suoritetaan korkeapaineinen hydrostaattinen kuoritestaus, kuplapohjainen ilmatiiviystestaus ja 10 000 syklin avaamisen/sulkemisen kestävyystesti painerajojen, tiivisteen vakauden ja toiminnan kestävyyden varmistamiseksi.

3. Erikoistarkkuustarkistus kaksoisliitäntöille

Koaksiaalisuus ja kierteen sovitus tarkastetaan erikseen ulkokierteiden osalta; puristusliitosholkkihitsauksille ja puristusrenkaan sovitukselle suoritetaan vikojen havaitseminen. Nämä toimenpiteet estävät erityisesti tavallisia putkistovikoja, kuten kierteiden vuotoa ja putken irtoamista.

4. End-to-End erän jäljitettävyys ja valvonta

Jokainen venttiili on lasermerkitty ainutlaatuisella eräkoodilla. Kaikkien tuotantovaiheiden tiedot – taonta, koneistus, komponenttien kokoonpano ja lopputarkastus – arkistoidaan pysyvästi, mikä mahdollistaa nopean jäljitettävyyden ja ratkaisun tunnistamisen, jos laatuongelmia ilmenee.

Standardoidut myynnin jälkeiset tukikäytännöt

1. Yksittäiset tekniset asennuksen ohjeet

Ammattiteknikot tarjoavat kattavaa käytännön opastusta, joka kattaa ruostumattomasta teräksestä valmistettujen putkien leikkaamisen, hydraulisen puristusliittimen paineenhallinnan, ulkokierrekokoonpanostandardit, putkiverkoston korkeapainetestauksen ja erityiset vianetsintäprotokollat ​​puristusliitoksille ja kierreliitoksille, mikä minimoi uudelleentyöskentelyn paikan päällä käyttöönoton aikana.

2. 24/7 monikielinen tuki maailmanlaajuisille asiakkaille

Monikielinen asiakaspalvelutiimi sopeutuu maailmanlaajuisiin aikavyöhykkeisiin ja varmistaa nopeat vastaukset tiedusteluihin, jotka koskevat tiettyjen käyttöolosuhteiden tuotevalintoja, joukkotilausten tilapäivityksiä ja ulkomaisten urakoitsijoiden ja putkien tukkumyyjien huoltopalvelupyyntöjä, mikä helpottaa saumatonta rajat ylittävää viestintää.

3. Räätälöidyt ratkaisut suuriin projekteihin

Suurprojekteihin – kuten ostoskeskusten keskitetyille sprinklerijärjestelmille, asuntojen lattialämmityksille tai suurille vedenpuhdistuslaitteille – tarjoamme räätälöityjä tuotevalintasuunnitelmia, jotka perustuvat putkilinjan paineparametreihin ja putken halkaisijavaatimuksiin, mikä optimoi putkiston yleisen sijoittelun ja varastoluettelot.

4. Vakaa OEM-varaosien toimitus

Tarjoamme yksittäisten kuluvien osien – kuten ruostumattomasta teräksestä valmistettujen puristusrenkaiden, ikääntymistä kestävien silikonitiivisteiden ja perhoskahvan – pitkäaikaisen ja jatkuvan toimituksen. Tämä mahdollistaa tiettyjen kuluneiden osien vaihtamisen koko venttiilin hävittämisen sijaan, mikä vähentää merkittävästi pitkän aikavälin huolto- ja kulutuskustannuksia.

5. 12 kuukauden OEM-takuu

Kaikilla tuotteilla on normaali 12 kuukauden OEM-takuu, joka kattaa materiaalivirheet ja valmistusongelmat (kuten taonta- tai kokoonpanovirheet). Katettuihin ongelmiin kuuluvat venttiilirungon halkeilu, tehdasasennuksesta johtuvat vuodot, huonompi kierteen tarkkuus ja puristusrenkaan tiivistysvirheet; ilmainen tekninen opastus ja OEM-varaosat tarjotaan.

Sertifikaatit ja pätevyydet

1. Materiaalin testausasiakirjat: Spektroskooppinen analyysiraportti HPb59-1 messingistä; erikoistuneet lämpötilan ja paineen kestävyyden testiraportit ruostumattomasta teräksestä valmistetuille puristusrenkaille ja silikonitiivisteille.

2. Valmiit tuotteen suorituskykyraportit: Tehtaan hydrostaattisen paineen testitietueet venttiilirungolle; ilmatiiviys/vuototestiraportit; kestävyystestikirjat (10 000+ sykliä); puristusliittimien vikojen havaitsemisraportit.

3. Kansainväliset vaatimustenmukaisuustodistukset: CE-tuoteturvallisuussertifikaatti, joka täyttää tuonti- ja tulliselvitysstandardit LVI- ja palosuojavarusteille useimmissa maailman maissa.

4. Projektin hyväksymisasiakirjat: OEM-vaatimustenmukaisuustodistus ja erän jäljitettävyyttä koskevat tiedot; tarjoaa kaikki tarvittavat asiakirjat kotimaisten palontorjunta- ja LVI-projektien hyväksymiseen sekä ulkomaisten projektien tarjouskilpailuun ja rekisteröintiin.

FAQ

Q1: Mitkä ovat Press Type Butterfly Handle -uroskierteisen messinkipalloventtiilin tärkeimmät edut verrattuna yksiliitäntäventtiileihin?

V: Tavalliset yksipuristuspalloventtiilit liitetään vain ruostumattomasta teräksestä valmistettuihin putkiin; liittäminen kierteitettyihin sprinkleripäihin tai kiertovesipumppuihin vaatii sovittimia, mikä lisää mahdollisia vuotokohtia. Puhtaat uroskierteiset palloventtiilit vaativat paikan päällä tapahtuvan kierteityksen, joka on hankala prosessi ja aiheuttaa tulipalovaaran kuuman työn vuoksi. Tässä tuotteessa on integroitu kaksirajapintarakenne, jonka avulla yksi venttiili voidaan liittää kahteen eri putkityyppiin ilman adaptereita tai hitsausta. Tämä vähentää varaston vaihtelua, yksinkertaistaa asennusta paikan päällä, pienentää putkistojen vuotojen riskiä ja sopii erinomaisesti sekä uusiin rakennus- että saneerausprojekteihin, joihin liittyy hybridiputkistojärjestelmiä.

Kysymys 2: Tuleeko hydraulisen puristusliitoksen muodostama liitoskohta irtoamaan tai vuotamaan putkien irtoamista tai vuotoa palontorjuntajärjestelmän pitkäaikaisen altistuksen jälkeen staattiselle vedelle?

V: Ei. Tuotteessa on erittäin sitkeä ruostumattomasta teräksestä valmistettu lukitusrengas ja kaksikerroksinen, ikääntymistä kestävä silikonitiiviste. Hydraulisen puristusliitoksen jälkeen lukitusrengas kiinnittyy tasaisesti ruostumattomasta teräksestä valmistettuun putken seinämään jakaa jännityksen tasaisesti paikallisten painepisteiden aiheuttaman muodonmuutoksen estämiseksi. Silikonitiiviste on läpikäynyt tuhansia tunteja staattiset vesiupotusvanhentamistestit, joten se sopii palosuojaputkiverkostojen pitkäaikaisiin staattisiin olosuhteisiin. Lisäksi jokaiselle puristusliitännälle tehdään ainetta rikkomaton testi ennen tehtaalta lähtöä, mikä eliminoi tehokkaasti paloturvallisuusriskit, kuten putken irtoamisen tai hitaat vuodot lähteellä.

Q3: Täyttääkö PN16-paineluokitus korkeiden liikerakennusten sprinkleriputkistojen vaatimukset?

V: Se on täysin yhteensopiva. Venttiilin runko on taottu paksunnetusta HPb59-1 messingistä yhtenä kokonaisuutena ja sille suoritetaan tuhoava PN16-korkeapainetestaus ennen toimitusta. Se kestää luotettavasti korkean nousun sprinklerijärjestelmien tasaisen paineen ja pumpun käynnistys-pysäytysjaksojen aiheuttamat ohimenevät korkeapainepiikit, jotka täyttävät sekä kotimaiset että kansainväliset palosuojaputkiprojektien hyväksymisstandardit.

Kysymys 4: Onko lyhyt perhoskahva tukossa tai mahdotonta käyttää ahtaissa tiloissa, kuten kapeissa kattoonteloissa tai pystysuorassa putkikuilussa?

V: Ei. Perhoskahva on kompakti, joten venttiilin rungon puristussovitusosa voidaan kääriä kokonaan eristemateriaaliin, kun taas vain kahva ulottuu hieman ulospäin, mikä vaatii minimaalisen käyttöetäisyyden. Sen 90° lyhytiskuinen rakenne mahdollistaa vaihtamisen avoimen ja kiinni tilan välillä yksinkertaisella pyyhkäisyllä, mikä varmistaa esteettömän toiminnan tavallisten putkien akselien ja katon aukkojen sisällä ilman metallilevyn tai eristeen häiriöitä.
