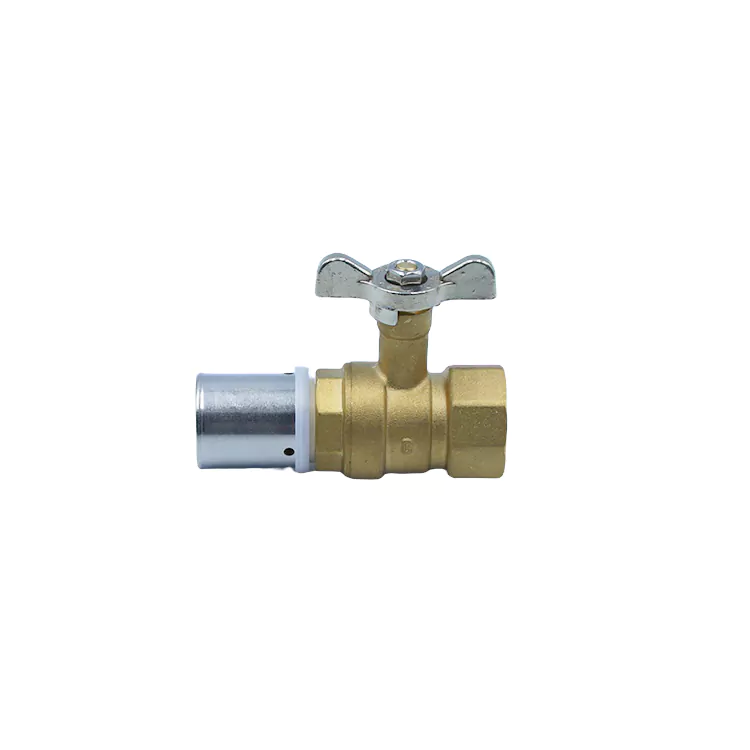

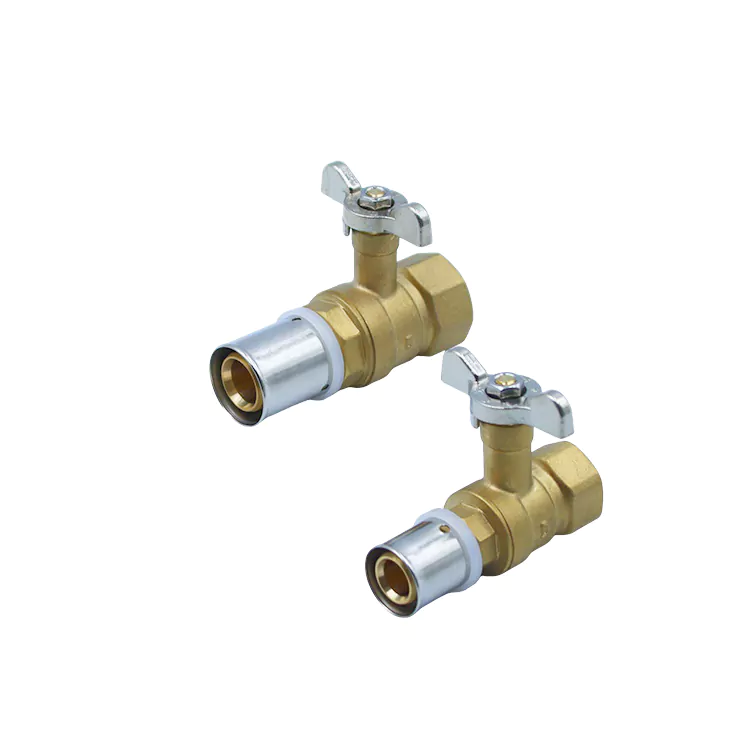

Fire Press Messinkiventtiilin perhoskahva

Fire Press Brass Valve Butterfly Handle on suunniteltu yhtä erityistä palontorjuntahaastetta varten: se tarjoaa luotettavan hätäsulkemisen tiloissa, joissa tavallisia venttiileitä ei voida käyttää. Se yhdistää kolme suunnitteluratkaisua yhdeksi komponentiksi:

Puristusliitos – eliminoi hitsauksen tai kierteityksen, mikä mahdollistaa turvallisen asennuksen valmiisiin sisätiloihin ilman palovaaraa;

Lyhyt perhoskahva – vie minimaalisen kääntösäteen, mikä mahdollistaa 90° käytön kapeissa putkikuiluissa, joissa pitkät kahvat osuvat seiniin tai eristeeseen;

GA79-yhteensopiva HPb59-1 taottu messinkirunko – tarjoaa PN16-luokitellun paineenkeston, vuototiivisteen ja puhalluksenkestävän varren suojan.

Tuloksena on palonsuojaventtiili, joka ei ainoastaan ​​täytä koodivaatimuksia, vaan myös ratkaisee todelliset toiminnalliset rajoitteet, joita esiintyy huippuluokan kaupallisissa jälkiasennuksissa, hotelleissa ja asuintorneissa.

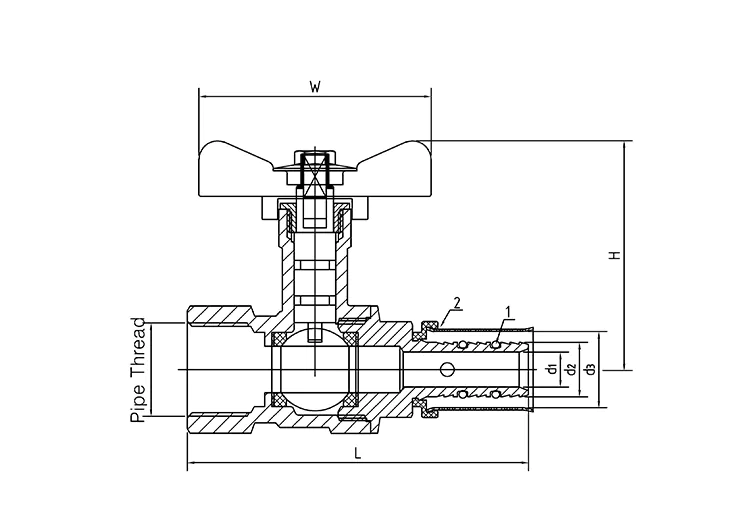

Tekniset parametrit

Perhoskahva

1. Vakiopitkävartiset venttiilit epäonnistuvat tiukoissa putkiseinissä: Todellisissa palontorjuntaasennuksissa tavalliset pitkävartiset venttiilit ovat usein toimintakyvyttömiä ympäristönsä vuoksi. Asennettuna kapeisiin pystysuoraan kuiluihin, kattokammioihin tai laitehuoneisiin, joissa on rajoitettu tila, pitkät kahvat osuvat viereisiin putkiin, seiniin tai rakenteellisiin palkkeihin, mikä estää täyden 90°:n pyörimisen. putken eristyskerroksilla, jotka jäävät kahvaan kiinni; ei pääse käsiksi, kun venttiilit on upotettu käyttöpaneelien taakse, jonka kääntösäde on rajoitettu.

2. Perhoskahvan ero: Tämä venttiili korvaa ulkonevan pitkän vivun kompaktilla, luistamattomalla perhoskahvalla. Lyhyt kääntösäde sopii tiukoille välyksille, joissa pitkät kahvat eivät yksinkertaisesti voi kääntyä – varmistaa, että venttiili voidaan avata tai sulkea kokonaan hätätilanteessa riippumatta siitä, kuinka ahtaassa asennustila on.

3. 90° neljänneskäännös hätäapu: Kompaktista koostaan ​​huolimatta perhoskahva tarjoaa täyden 90° neljänneskäännöksen toiminnan täysin avoimesta täysin kiinni - täyttää palokoodin vaatimukset nopealle hätäsammutukselle. Vääntömomentti on optimoitu hansikkaiden käsien käyttöä varten, ja kahvan siipirakenne tarjoaa varman otteen myös märissä tai pimeissä olosuhteissa.

4. Silmämääräinen ero palotarkastuksia varten: Selkeä perhonen siluetti tekee tästä venttiilistä välittömästi tunnistettavissa paloturvallisuustarkastuksissa. Tarkastajat voivat nopeasti tunnistaa, onko venttiili oikeassa asennossa etsimättä tavallisten LVI-venttiilien labyrinttia – mikä vähentää tarkastusaikaa ja minimoi vaatimustenmukaisuuden riskin.

Materiaalin eheys palovalmiusolosuhteissa

Fire Press Brass Valve Butterfly Handle -runko on taottu HPb59-1 lyijyttömästä messingistä – materiaali, joka on valittu erityisesti palosuojauksen ainutlaatuisiin vaatimuksiin: pitkäaikainen staattinen paine, harvinainen käyttö ja nollatoleranssi vaurioille. Toisin kuin valettu messinki, jolla on mahdollinen hiekkareikähuokoisuus, taottu rakenne varmistaa tiheän, virheetön eheyden, joka säilyttää PN16 (1,6 MPa) -luokituksen vuosikymmenien ajan. Tämä ei ole siviilikäyttöön tarkoitettu komponentti – se on teollisuuslaatuista messinkiä, joka on suunniteltu GA79-paloturvallisuusvaatimusten mukaisesti ja joka on validoitu eräkohtaisella spektrianalyysillä lyijyttömän vaatimustenmukaisuuden ja paineensietokyvyn varmistamiseksi.

Press-Fit-tekniikka turvalliseen, koodinmukaiseen asennukseen

Perinteinen paloputkien asennus vaatii usein tulityöluvat, palovartijat ja hitsauksen jälkeisen tarkastuksen. Tämä venttiili poistaa kaiken tämän. Integroitu puristusliitosportti yhdistettynä ruostumattomasta teräksestä valmistettuun puristusrenkaaseen luo pysyvän, tiiviin liitoksen käyttämällä vain hydraulisia työkaluja – ei hitsausta, ei kierteitystä, ei avotulta.

Sisäänrakennettu silikonitiiviste on suunniteltu erityisesti palojärjestelmän olosuhteisiin: pitkäaikaiseen staattiseen veteen upotukseen harvoin virtauksella. Se kestää hydrolyysiä, kovettumista ja muodonmuutoksia – se on validoitu erityisillä ikääntymistokeilla, jotka simuloivat vuosikymmeniä kestäneen valmiustilassa.

Tämä standardisoitu puristussovitusmuoto varmistaa tasaisen liitoslaadun jokaisessa asennuksessa, eliminoi manuaaliseen hitsaukseen tai kierreliitoskokoonpanoon luontaisen vaihtelun ja vähentää merkittävästi palontorjuntaurakoitsijoiden tarkastustaakkaa.

Fire Flow -eheys ja valmiustilan luotettavuus

Fire Press Brass Valve Butterfly Handlen kromattu täysreikäinen palloydin eliminoi virtauksen rajoituksen – kriittistä sprinkleritiheyden ja palopostin poistopaineen ylläpitämiseksi. Tämä ei ole kustannuksiltaan alennettu supistettu venttiili; sisähalkaisija vastaa putken kokoa paineen alenemisen estämiseksi, kun palovettä tarvitaan eniten.

Paksutettu PTFE-istuin tarjoaa kaksisuuntaisen kuplantiiviin tiivistyksen pitäen vuodon nollassa vuosien staattisen paineen aikana. Räjähdyssuojatussa varressa on liikkumisrajoitusolake, joka estää varren irtoamisen jopa korkean paineen paineessa – kriittinen turvaominaisuus palosuojajärjestelmille, joiden on toimittava moitteettomasti vuosien joutokäynnin jälkeen.

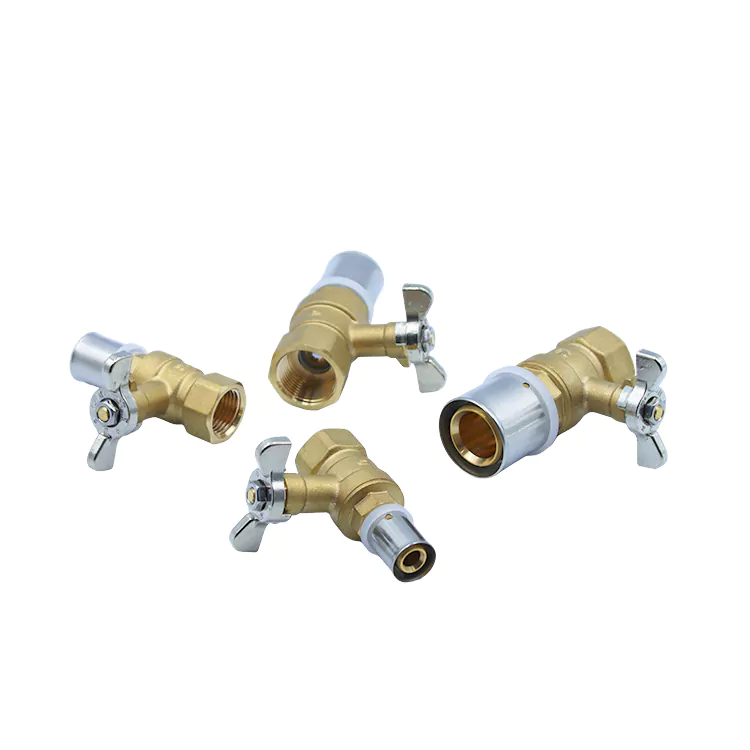

Kattava kokovalikoima

1. Täysi kattavuus vakiopaloputkien halkaisijat: Venttiilisarja kattaa vakiohalkaisijat DN15-DN50, mikä vastaa täydellisesti kaupallisissa rakennuksissa, asuinrakennuksissa ja pienissä laitehuoneissa käytettävien ohutseinäisten ruostumattomasta teräksestä valmistettujen sprinkleri- ja palopostiputkien mittoja.

2. Kompakti runko säästää asennustilaa: Virtaviivaisessa, kompaktissa rakenteessa on integroitu puristussovitettu portti ilman ylimääräisiä komponentteja. Se soveltuu tiheälle putkistolle, vaatii minimaalisen asennuksen tilaa ja helpottaa standardoitua putkiverkoston rakentamista.

3. Universaali yhteensopivuus uusiin ja jälkiasennusprojekteihin: Vakiopuristusliitos on yhteensopiva markkinoiden yleisten ohutseinäisten ruostumattomasta teräksestä valmistettujen paloputkien kanssa. Se soveltuu sekä uusiin asennuksiin että olemassa olevien paloputkistojen saneerauksiin tarjoamalla laajaa monipuolisuutta.

Tiukka laadunvalvonta paloturvallisuustekniikalle

1. Raaka-aineiden eräkohtainen spektroskooppinen seulonta: Jokainen HPb59-1-messinkiaihioiden erä läpikäy spektroskooppisen analyysin lyijyttömän, painetta ja korroosiota kestävien ominaisuuksien tarkastamiseksi. Ruostumattomasta teräksestä valmistetut puristusrenkaat ja silikonitiivisteet käyvät läpi erityiset staattisen paineen ja ikääntymisen kestävyystestit varmistaakseen soveltuvuuden pitkäaikaisiin staattisiin vesiolosuhteisiin palontorjuntajärjestelmissä.

2. Kattava paloturvallisuuden testaus: Jokainen Fire Press Messinkiventtiili perhoskahvalla läpikäy peräkkäisen testisarjan – mukaan lukien korkeapaineinen hydrostaattinen kuoritestaus, ilmatiiviys/vuototestaus ja 10 000 jakson kestävyystesti – venttiilin rungon toiminnan vakauden ja tiivisteen pitkäkestoisuusrajan kattavaksi tarkistamiseksi.

3. Palokohtaisen rakenteen eheyden tarkkuustarkastus: Suoritamme tiukkoja puristusliitosporttien tasaisuuden ja tiiviyden tarkastuksia ja tarkastamme tarkasti käyttömomentin ja rakenteellisen koaksiaalisuuden. Tämä kohdennettu lähestymistapa lieventää paloputkistoverkostojen yleisiä riskejä, kuten putkien irtoamista, liitosvuotoja ja käyttötukoksia.

4. Täyden ketjun jäljitettävyys ja täydellinen vaatimustenmukaisuusdokumentaatio: Jokainen tuote on lasermerkitty ainutlaatuisella eräkoodilla, mikä varmistaa täydellisen tuotannon jäljitettävyyden. Tarjoamme materiaalitestausraportteja, tehtaan vaatimustenmukaisuustodistuksia ja CE-sertifikaatteja, jotka täyttävät täysin projektin valmistumisen hyväksymisen, arkistoinnin ja rajat ylittävän tulliselvityksen vaatimukset sekä kotimaisilla että kansainvälisillä markkinoilla.

Projektien toteutus ja tukipalvelut

1. Erikoistuneet tekniset ohjeet Fire Press-Fit -asennukseen: Ammattiteknikot antavat käytännön opastusta, joka kattaa koko prosessin – mukaan lukien ohutseinäisten ruostumattomasta teräksestä valmistettujen paloputkien puristamisen, hydraulisen muovauksen, korkeapaineverkon testauksen ja vuotojen havaitsemisen – monimutkaisten asennushaasteiden ratkaisemiseksi.

2. Monikielinen rajat ylittävä projektikoordinointi: Monikielinen asiakaspalvelutiimimme soveltuu maailmanlaajuisiin aikavyöhykkeisiin, mikä varmistaa nopeat vastaukset ulkomaisiin hankintakyselyihin, tilausten seurannan ja myynnin jälkeisiin huoltotarpeisiin, mikä helpottaa laajamittaista rajat ylittävää projektiyhteistyötä.

3. Räätälöidyt ratkaisut massapaloprojekteihin: Laajamittainen sprinkleriverkkoihin ja keskitettyihin palopostiasennuksiin tarjoamme räätälöityjä tuotevalintasuunnitelmia, jotka perustuvat tiettyihin putkistoparametreihin ja rakennusstandardeihin, mikä helpottaa suurten paloturvallisuusprojektien onnistunutta toteuttamista.

4. Pitkäaikainen takuu ja alkuperäisten osien toimitus: Sisältää 12 kuukauden valmistajan takuun koko yksikölle ja vakaan, pitkän aikavälin aitojen kulutusosien, kuten ruostumattomasta teräksestä valmistettujen puristusrenkaiden ja tiivisteiden, toimituksen, jotta paloputkiverkoston jatkuvat huolto- ja korjaustarpeet täytetään.

Tarkka mukautus tiettyihin paloturvallisuussovelluksiin

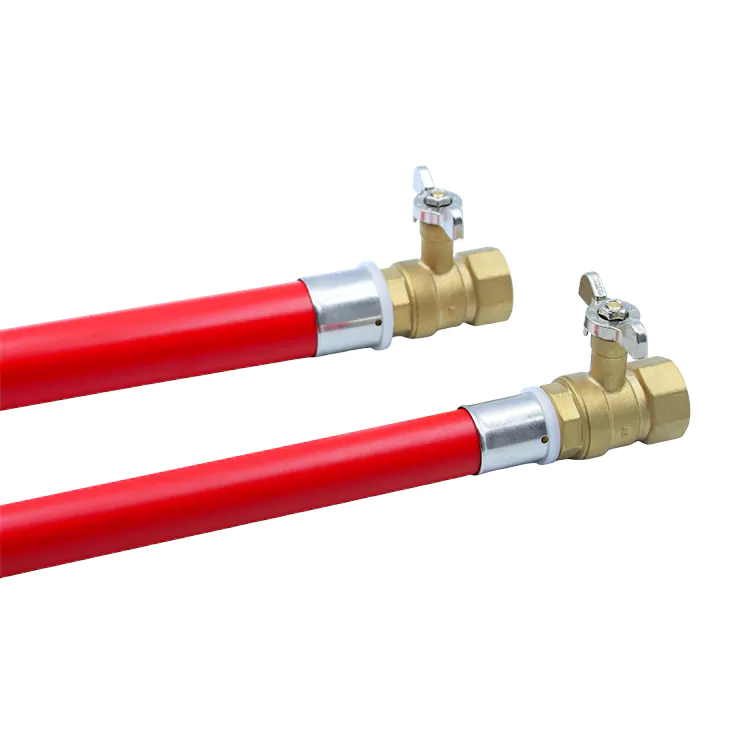

1. Automaattiset sprinkleripaloputkiverkot: Soveltuu ohutseinäisiin ruostumattomasta teräksestä valmistettuihin putkiin sprinklerijärjestelmissä asuinrakennuksissa, kaupallisissa komplekseissa ja toimistotorneissa. Hitsausvapaa puristussovitus on ihanteellinen huippuluokan sovitusprojekteihin, kun taas täysreikäinen rakenne varmistaa vakaan veden virtauksen sprinklereille.

2. Sisätilojen palopostien vesihuoltojärjestelmät: Yhteensopiva sisätilojen palopostien haara- ja pääohjauslinjojen kanssa. PN16-korkeapaineluokitus täyttää vakiopaineisen palopostin vaatimukset, kun taas perhoskahva mahdollistaa nopean avaamisen ja sulkemisen hätätilanteissa.

3. Ikääntyvien paloputkiverkkojen jälkiasennus: Poistaa kuumatöiden (hitsauksen) tarpeen ja säilyttää olemassa olevien putkirakenteiden eheyden. Press-fit-tekniikka mahdollistaa vanhojen tai viallisten venttiilien nopean vaihdon, mikä vähentää merkittävästi rakentamisen monimutkaisuutta ja projektin aikatauluja.

4. Suljetut paloputkijärjestelmät laitehuoneisiin: Suunniteltu ahtaisiin tiloihin, kuten kapeisiin putkikuiluihin ja suljettuihin kattoonteloihin. Kompakti perhoskahva ratkaisee käyttötilan rajoitukset, kun taas kestävä tiiviste varmistaa luotettavuuden järjestelmille, jotka pysyvät valmiustilassa ympäri vuoden.

FAQ

Q1: Mitkä ovat Fire Press Brass Valve Butterfly Handlen tärkeimmät edut tavallisiin hitsattuihin venttiileihin verrattuna palontorjuntaprojekteissa?

V: Vakiohitsatut venttiilit vaativat kuumatyötä, mikä edellyttää tiukkaa työmaavalvontaa, suuria turvallisuusriskejä ja pitkiä rakennusaikoja; kierteitetyt venttiilit ovat alttiita vuotoille kierteissä. Tämä tuote hyödyntää hydraulista puristussovitusta, hitsaamatonta prosessia, joka eliminoi tulityöriskit ja nopeuttaa asennusta. Se on GA79-paloturvallisuusstandardin mukainen ja sopii erinomaisesti suljettuihin tai huippuluokan viimeisteltyihin tiloihin. Se vastaa projektin tärkeimpiin haasteisiin liittyen turvallisuuteen, tehokkuuteen ja säännösten noudattamiseen.

Q2: Täyttääkö PN16-paineluokitus korkeiden kaupallisten paloputkiverkkojen vaatimukset?

V: Kyllä, se on täysin yhteensopiva. Venttiilin rungossa on paksunnettu, taottu rakenne, joka parantaa paineenkestoa ja täyttää jatkuvasti PN16-nimellispainestandardin. Se kestää jatkuvaa painetta ja hetkellisiä korkeapainepiikkejä, joita esiintyy korkeiden kerrosten paloverkostoissa, se sopii erilaisiin kaupallisiin ja asuinvesihuoltoolosuhteisiin ja täyttää painetestauksen projektien hyväksymiskriteerit.

Q3: Ovatko tiivisteet alttiita vanhenemaan tai vuotamaan, kun ne altistuvat pitkäaikaiselle staattiselle veteen?

V: Ei. Tuotteessa käytetään erikoistuneita, ikääntymisen kestäviä silikonitiivisteitä, joille on tehty tiukat pitkäaikaiset staattiset paine- ja ikääntymistestit. Paloverkkojen erityisolosuhteisiin optimoidut tiivisteet, jotka usein pysyvät staattisina ja vesi virtaa harvoin, tarjoavat erinomaisen hydrolyysin ja ikääntymisen kestävyyden, mikä varmistaa, että liitoskohdissa ei vuoda pitkäaikaisen käytön aikana.

Q4: Estääkö lyhyt perhoskahvan rakenne hätäavaamista tai -sulkemista varten?

V: Ei, ei. Perhoskahvassa on vääntömomenttioptimoitu muotoilu, joka mahdollistaa 90° lyhyen iskun avautumisen ja sulkemisen pienellä vaivalla. Suunniteltu erityisesti ahtaisiin tiloihin – kuten kapeisiin putkikuiluihin ja kattoonteloihin – se helpottaa kätevää hätäveden sulkemista ja rutiinihuoltoa, joten se sopii paremmin suljettuihin palosuojaputkijärjestelmiin kuin venttiileihin, joissa on pitkät kädensijat.

Kysymys 5: Onko olemassa vaara, että putki irtoaa tai löystyy ajan myötä puristusliitoskohdassa?

V: Ei. Ruostumattomasta teräksestä valmistetun puristusrenkaan ja tarkan puristusmuovausprosessin yhdistelmä varmistaa turvallisen rakenteen; kiinnittymissyvyys ja sopivuus varmistetaan erikoistuneen tehdasvian havaitsemisen avulla. Kun liitos on muodostettu, se on vakaa ja kestää pieniä putkilinjan tärinöitä ja vedenpaineen vaihteluita, mikä eliminoi tehokkaasti paloturvallisuusriskit, kuten irtoamisen, löystymisen tai vuotamisen.
