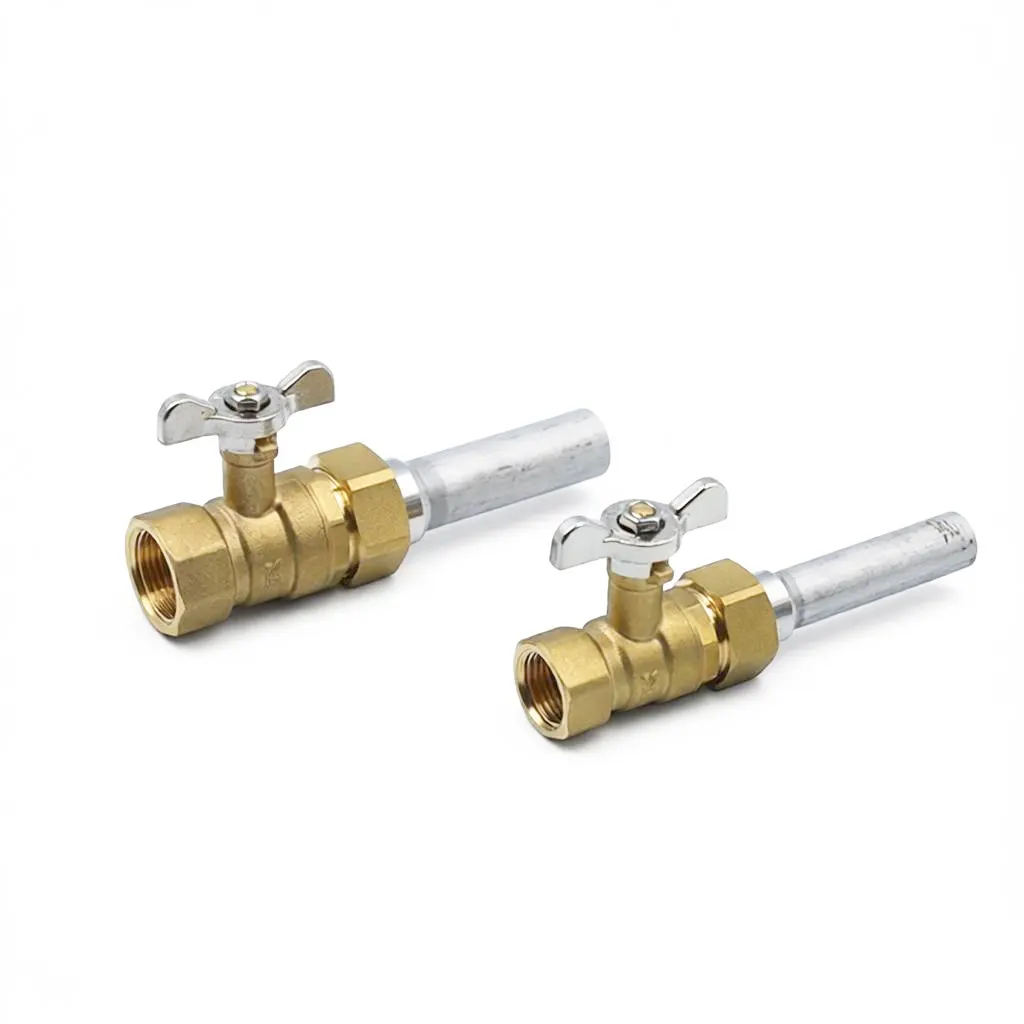

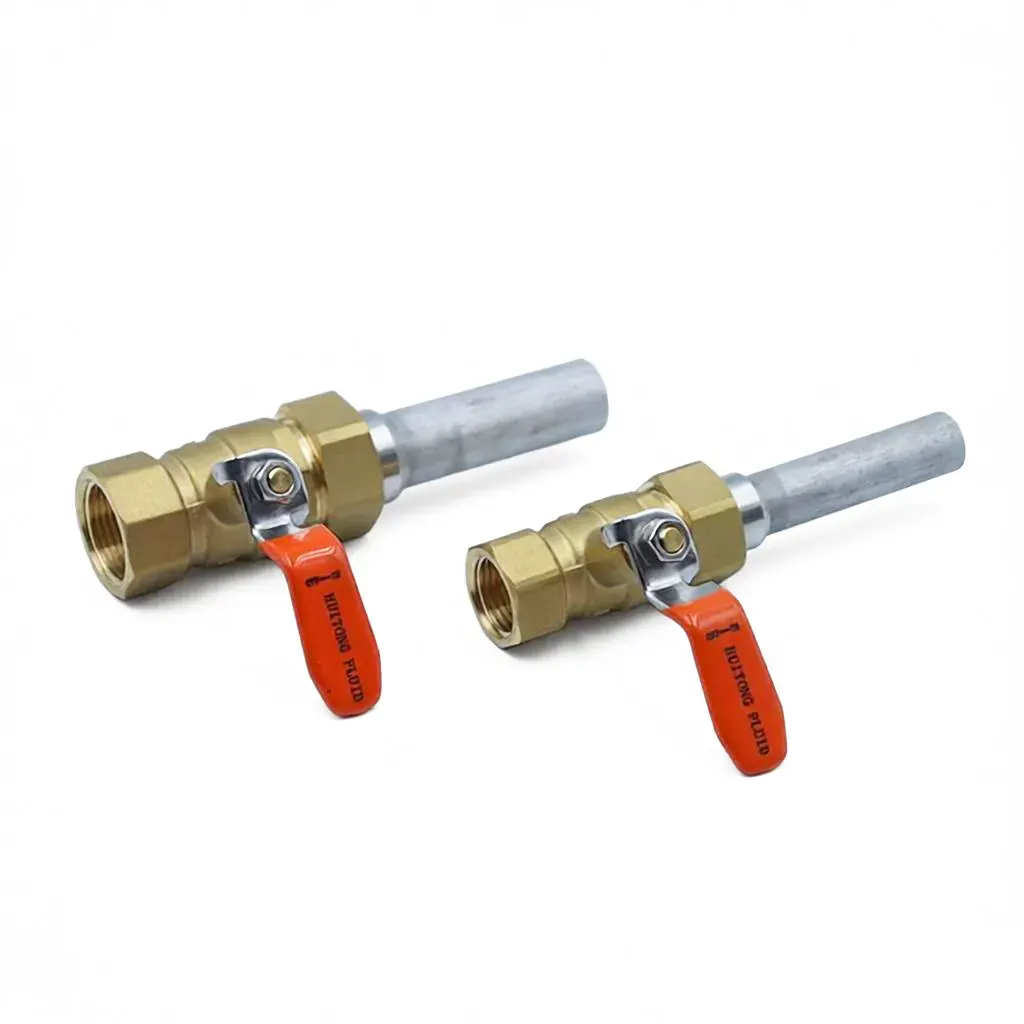

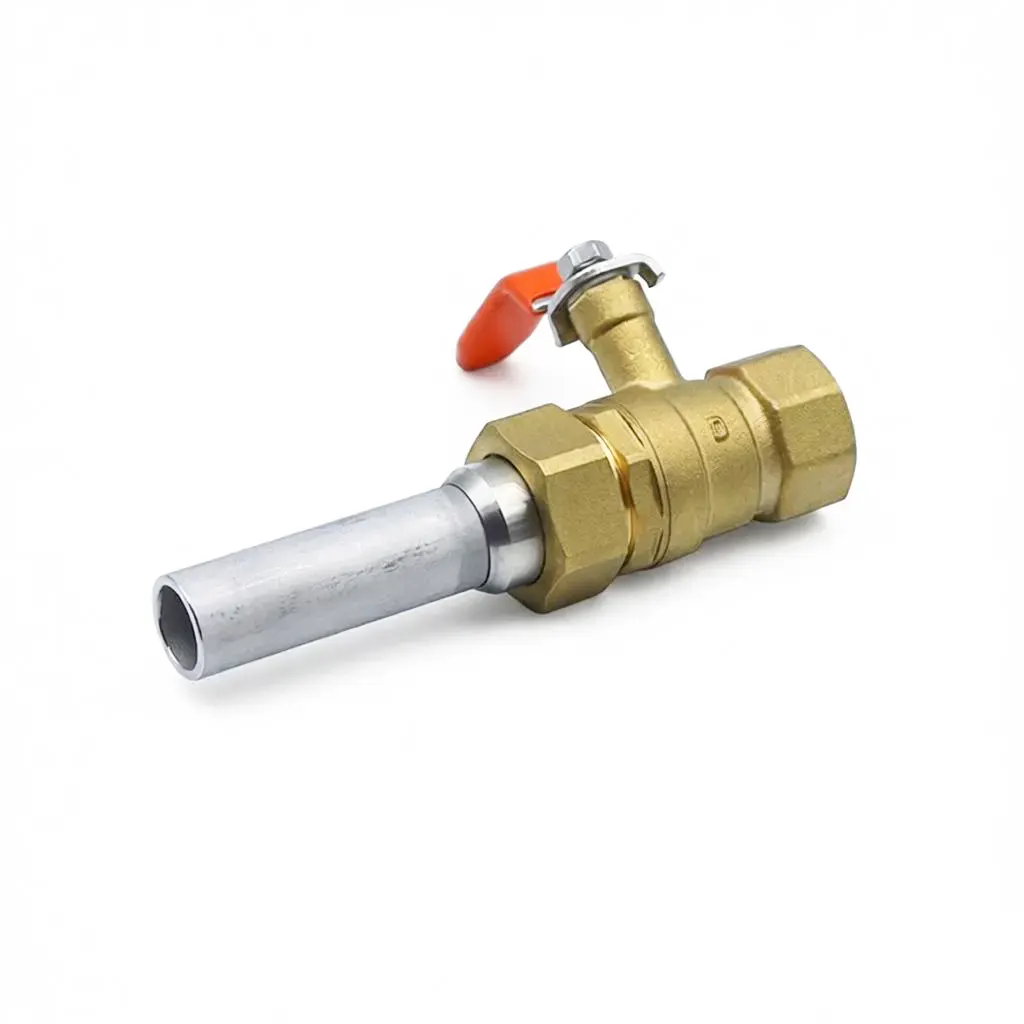

Jatkettu putkihitsaus naaraskierteellä messinkipalloventtiili

Tavalliset lyhytputkeiset hitsauspalloventtiilit jättävät usein liian vähän työtilaa paikan päällä tapahtuvaa juottamista varten, mikä johtaa ongelmiin, kuten huonoon hitsaussulatukseen, kylmiin liitoksiin ja veden tihkumiseen. Samaan aikaan tavalliset uroskierteiset hitsausventtiilit eivät voi liittää suoraan laitteisiin, joissa on naaraskierteiset portit, vaan ne vaativat sovittimia, jotka tuovat lisää mahdollisia vuotokohtia. Tämä pidennetyn putken naaraskierteinen messinkipalloventtiili käsittelee erityisesti näitä kahta asennuksen ja laitteiden yhteensopivuuden kipukohtaa. Venttiilin rungon toisella puolella on integroitu, pidennetty kuparihitsausputki, joka tarjoaa hitsaajille runsaasti tilaa ja vähentää merkittävästi hitsausvirheiden todennäköisyyttä. Toisella puolella on tarkasti suunnitellut naaraskierteet, jotka mahdollistavat suoran liittämisen kattiloiden, keskusilmastointiyksiköiden ja vedenpuhdistuslaitteiden naarasliitäntöihin ilman väliliittimiä.

Tekniset parametrit

Integroitu jatkettu kuparihitsausputki

1. Jatkettu hitsausputki: Verrattuna vakiomalleissa oleviin lyhyisiin hitsauspäihin, integroitu pidennetty kupariholkki laajentaa merkittävästi hitsauspolttimen käyttötilaa. Hitsaajien ei tarvitse työskennellä ahtaissa rakoissa, mikä johtaa tasaisiin, täyteläisiin hitsauspaloihin ja eliminoi tehokkaasti inhimillisen virheen aiheuttamat viat, kuten kylmät liitokset, riittämättömät tunkeutumiset ja puuttuvat kohdat.

2. Integroitu komposiittirakenne (messinki ja kupari): Venttiilin runko ja pidennetty kuparihitsausputki on tarkkuussulatettu tehtaalla. Nämä kaksi metallia ovat erittäin yhteensopivia, mikä varmistaa, että galvaanista korroosiota ei tapahdu pitkäaikaisessa kierrossa kuuman ja kylmän veden välillä. Hitsausliitoksessa ei ole delaminaatio- tai halkeamisvaaraa, mikä varmistaa vakaan tiivistyksen putkilinjan pitkäaikaisen käytön aikana.

3. Saumaton integroitu rakenne: Jatkettu hitsausputki ja venttiilin runko on sulatettu saumattomasti, mikä eliminoi liitokset tai raot, joihin kalkki ja epäpuhtaudet voivat kerääntyä. Tämä vähentää putkistojen tukosten ja paikallisen korroosion riskiä, ​​mikä tekee venttiilistä sopivan jatkuvaan, ympärivuotiseen lämmitys- ja vedenkiertosovelluksiin.

Normaalit tarkkuusnaaraslangat

1. Korkean tarkkuuden CNC-naaraskierteet: Kierteiden mitat vastaavat alan standardeja, mikä mahdollistaa suoran liittämisen kattiloiden, keskusilmastointiyksiköiden ja kaupallisten vedenpuhdistuslaitteiden sisäänrakennettuun naaraskierreporttiin. Tämä eliminoi tarpeen ostaa ja asentaa supistuslaitteita tai sovittimia, mikä vähentää mahdollisia vuotokohtia putkissa.

2. Erikois kierteen koaksiaalisuuden kalibrointi: Kierteen koaksiaalisuus tarkistetaan yksilöllisesti ennen tehtaalta lähtöä, mikä varmistaa, että kierteen keskilinja on täydellisesti linjassa venttiilirungon virtausreitin kanssa. Tämä estää epätasaisen jännityksen tai tiivisteen siirtymisen liitännän aikana ja minimoi vuotoriskin kierreliitoksessa kuuman ja kylmän veden paineen aiheuttaman lämpöiskun vaikutuksesta.

3. Yhteensopivuus vakioliittimien kanssa: Standardoidut naaraskierremääritykset yhdistettynä erikokoisiin laajennettuihin kuparihitsausputkiin mahdollistavat yhteensopivuuden eri ulkohalkaisijan omaavien kupariputkistojen kanssa. Tämä yksinkertaistaa LVI-projektien varastonhallintaa poistamalla tarpeen varastoida useita tuoteluokkia.

Tuotetiedot

1. Paksutettu lyijytön DZR taottu messinkiventtiilirunko: Kuumataottu rakenne varmistaa tasaisen seinämän paksuuden ja erinomaisen paineenkestävyyden verrattuna valurungoihin, mikä mahdollistaa venttiilin kestävyyden hetkellisen korkean paineen nousun kattilan käynnistyksen ja sammutuksen aikana. Lyijytön materiaali täyttää hygieniastandardit, joten se soveltuu kotitalouksien juomavesi- ja kaupallisiin vedenpuhdistusputkiin.

2. Kromattu umpipallo, jossa on paksunnetut PTFE-istuimet: Jatketulla putkella hitsatussa naaraskierteisessä messinkipalloventtiilissä on tarkka kromattu, kiillotettu pinta, joka on kulutusta ja kalkkia hylkivä. Paksutetut kaksipuoliset PTFE-istuimet varmistavat tiukan istuvuuden saavuttaen nollavuotoja sekä eteen- että taaksepäin virtaussuunnassa; tiivistekerros kestää kovettumista ja vaurioitumista pitkäaikaisen korkean lämpötilan kierron aikana.

3. Vahvistettu puhalluksenestovarsi: Varren pohjassa oleva lukitusmekanismi vaimentaa äkillisistä painepiikkeistä aiheutuvia iskuja lattialämmitys- tai kuumavesijärjestelmissä. Tämä estää varren irtoamisen tai kuuman väliaineen roiskumisen, mikä vähentää turvallisuusriskejä mekaanisissa tiloissa ja laitealueilla.

Virtaus- ja ohjausrakenne

1. Täysreikäinen, ei-rajoitettu sisäontelo: Venttiilin sisällä ei ole ulkonemia tai virtausta rajoittavia kuolleita vyöhykkeitä, mikä johtaa minimaaliseen virtausvastukseen. Tämä estää keskusilmastoinnin lämmönvaihdon tehokkuuden heikkenemisen tai epätasaiset lämpötilat lattialämmitysjärjestelmissä, ylläpitäen täysin järjestelmän suunniteltua virtausnopeutta ja vähentäen kiertovesipumpun energiankulutusta.

2. Jatkettu 90° helppokäyttöinen kahva: Pitkän kahvan rakenne tarjoaa tasaisen vääntömomentin, joka vaatii vain 90° kiertoa täysin avoimen ja täysin kiinni -asennon välillä vaihtamiseksi. Jopa asennettaessa ahtaisiin tiloihin – kuten lattialämmityksen jakotukkien kaappeihin tai kapeisiin mekaanisiin tiloihin – kahva pysyy eristyksen tai metallilevyn esteenä, mikä varmistaa vaivattoman käytön ilman sitomista.

3. Hitsattu rakenne siisteille, yhtenäisille putkille: Jatketun kupariputken juottamisen jälkeen venttiilin runko voidaan peittää kokonaan eristeellä, jolloin vain kahva jää näkyviin. Tämä säilyttää koko putkiston eristysrakenteen eheyden, mikä takaa puhtaan esteettisen piiloasennuksen (kuten alakatoissa tai putkikuiluissa) ja minimoi lämpöhäviön.

Hitsattujen liitososien monivaiheinen laaduntarkastus

1. Raaka-aineiden tuotantoa edeltävä spektroskooppinen analyysi: Kaikille raaka-aineille – mukaan lukien messinkiventtiilin runko ja pidennetty kuparihitsausputki – tehdään paikan päällä spektroskooppinen koostumusseulonta. Neljä kriittistä suorituskykyindikaattoria tarkistetaan: lyijypitoisuus, sinkinpoiston kestävyys, korkeiden lämpötilojen kestävyys ja korroosionkestävyys, mikä varmistaa, että alitut aihiot hylätään niiden lähteellä.

2. Valmiiden tuotteiden 100 % kattava tarkastus: Jokainen pidennetyn putken hitsaukselle naaraskierteinen messinkipalloventtiili käy läpi kolme standarditestiä: hydrostaattinen kuoren painetesti, kuplapohjainen ilmatiiviys/vuototesti ja 10 000 jakson kestävyystesti. Tämä prosessi suodattaa pois viat, kuten tiivisteen vuodon, toiminnallisen sidoksen ja venttiilirungon halkeilun paineen alaisena.

3. Kaksi erityistä eriytettyä tarkistusta: Jatketun kupariputken hitsisaumalle suoritetaan tunkeutumistesti näkymättömän huokoisuuden tai mikrohalkeamien havaitsemiseksi. Lisäksi erillisillä painetesteillä varmistetaan naaraskierteiden koaksiaalisuus ja putken ja rungon välisen liitoksen rakenteellinen eheys varmistaen laadunvalvonnan kahdella vuotoalttiimmalla alueella: hitsaussaumassa ja kierreliitoksessa.

4. Täysi eräkoodaus päästä päähän -jäljitettävyyttä varten: Jokainen tuote on lasermerkitty ainutlaatuisella eräkoodilla, ja tiedot jokaisesta vaiheesta – taonta, putken hitsaus, koneistus ja tarkastus – arkistoidaan pysyvästi. Toimitamme jokaiselle lähetykselle materiaalispektroskooppiset raportit, CE-vaatimustenmukaisuustodistukset ja hitsaustarkastuspöytäkirjat, jotka täyttävät kaikki LVI-projektien tarjouskilpailujen, ulkomaisten tulliselvitysten ja projektin lopullisen hyväksynnän tarkastusstandardit.

Koko elinkaaren tekniset tukipalvelut

1. Erikoistunut tekninen opastus: Ammattimainen tekninen tiimi tarjoaa henkilökohtaisia ​​ohjeita pidennettyjen kupariputkien juottamisen lämpötilan hallinnasta, kierreliitosten vääntömomentin säädöstä sekä hitsaus- ja kierrevuotojen vianetsintäprotokollasta, mikä vähentää uudelleentyöstöaikaa paikan päällä tapahtuvan käyttöönoton aikana.

2. Nopea myynnin jälkeinen vastaus: Tarjoamme monikielistä online-konsultointia LVI-alan urakoitsijoille ja laitevalmistajille maailmanlaajuisesti, ja voimme vastata nopeasti tarpeisiin, kuten mallin valintaan käyttöolosuhteiden perusteella, kokoonpanokyselyihin ja vikaraportointiin, samalla kun tarjoamme vuorokauden ympäri joukkotilausten edistymistä.

3. Räätälöidyt ratkaisut suuriin lämmitys- ja vesihuoltoprojekteihin: Keskitettyä lämmitystä ja kaupallista keskusilmastointia koskeville joukkotilauksille tarjoamme räätälöityjä kokoonpanosuunnitelmia, jotka perustuvat mekaanisiin huoneputkistoon; Varmistamme myös vakaan ja pitkäaikaisen OEM-kulutusosien – kuten venttiilien istukka- ja vaihtotiivisteiden – toimituksen, mikä takaa luotettavan huoltotuen koko projektin elinkaaren ajan.

4. 12 kuukauden OEM-takuu: Normaali 12 kuukauden takuu koskee koko valikoimaa pidennettyjen putkien naaraskierteisiä palloventtiilejä. Normaaleissa lämpökiertoolosuhteissa ongelmat, kuten hitsaushalkeilu, kierteiden vuoto tai tiivistevika, jotka johtuvat raaka-aineista tai valmistusprosesseista, katetaan ilmaisella teknisellä korjauksella ja varaosilla.

Sovellusskenaariot

1. Kaupallinen keskusilmastointiputkisto: Suunniteltu sopimaan ilmastointiyksiköiden naaraskierreportteihin, jatkettu putki liitetään saumattomasti mekaanisen huoneen kupariputkeen. Runsas hitsaustila vähentää asennusvirheitä paikan päällä, kun taas vankka hitsaus vastustaa pitkäaikaisen yksikön tärinän aiheuttamaa halkeilua, mikä varmistaa vakaan lämmönvaihdon ympäri vuoden.

2. Asuinalueiden keskitetyt lattialämmityksen jakotukin haarat: Ihanteellinen lattialämmityskaappien ahtaisiin tiloihin, näissä venttiileissä on laajennetut kahvat virtauksen helpottamiseksi. Jatkettu putki mahdollistaa täydellisen eristyspeiton kuparilämmitysputkien juottamisen jälkeen, mikä minimoi lämpöhäviön; lisäksi yksittäisen yksikön huolto voidaan suorittaa muuttamatta pääyksikön kierreliitäntää.

3. Kaupalliset kuumavesikattilan tulo-/poistoputket: Yhteensopiva kattilan naaraskierteisten ulostulojen kanssa, nämä venttiilit kestävät kattilan toiminnalle ominaisia ​​lämpökiertoja ja paineen vaihteluita. Saumaton, pidennetty putkirakenne estää korkean lämpötilan hilseilyn kertymisen, mikä vähentää tarvittavan putkiston puhdistuksen tiheyttä.

4. Keskitetyt kaupalliset puhdistetun veden kupariputkijärjestelmät ostoskeskuksiin ja hotelleihin: Lyijytön taottu venttiilirunko on juomaveden turvallisuusstandardien mukainen. Jatkettu kupariputken jatke mahdollistaa puhtaan, hygieenisen juottamisen ja liitetään suoraan päävedenpuhdistusyksikköön ilman ylimääräisiä sovittimia, mikä tekee siitä ihanteellisen jatkuvaan, pitkäaikaiseen kaupalliseen vesikiertoon.

FAQ

Q1: Mitä etuja pidennetyn putken naaraskierteinen messinkipalloventtiili tarjoaa verrattuna tavallisiin lyhytputkiventtiileihin?

V: Tavallisilla lyhyillä hitsauspäillä rajallinen tila vaikeuttaa hitsauspoltinten liikkumista. aloittelevat hitsaajat kamppailevat usein matalan tunkeutumisen tai epätäydellisen fuusion kanssa toiselta puolelta, mikä johtaa hitaisiin vuotoihin ja uudelleenkäsittelyn tarpeeseen asennuksen jälkeen. Tässä tuotteessa on pidennetty kupariholkki, joka tarjoaa enemmän tilaa hitsaukselle ja varmistaa tasaisen sulamissyvyyden. Tämä vähentää merkittävästi uusintatyötä ja lyhentää LVI-projektien rakennusaikaa, mikä tekee siitä ihanteellisen suuriin kaupallisiin asennuksiin.

Kysymys 2: Syövyttääkö tai irtoaako pidennetyn kupariputken ja venttiilirungon välinen liitos pitkäaikaisen altistuksen jälkeen korkean lämpötilan vedelle?

V: Venttiilin runko ja pidennetty putki yhdistetään tehtaalla integroidulla komposiittihitsausprosessilla. Jokaiselle yksikölle suoritetaan kaksinkertainen testaus: hitsaussauman tunkeutumisen tarkastus ja korkean/matalan lämpötilan sykliset ikääntymistestit. Kahden metallin sähkökemiallinen potentiaali on sovitettu estämään korroosiota, delaminaatiota tai hitsausvaurioita lattialämmitys- ja kattilajärjestelmissä vallitsevissa jatkuvassa lämpökiertoolosuhteissa.

Q3: Mitä käytännön etuja kierteiden koaksiaalisuuden erikoistarkastus tarjoaa laitteiden pitkäaikaiselle toiminnalle?

V: Poikkeamat kierteen koaksiaalisuudesta voivat aiheuttaa epätasaista puristusta ja liitäntätiivisteen muodonmuutoksia, jolloin kierreliitos on altis mikrovuodoille vuorotellen kuuman ja kylmän veden painejaksojen aikana. Tämä tuote on kalibroitu yksilöllisesti koaksiaalista tarkkuutta varten tehtaalla, mikä varmistaa, että kierteen akseli on täydellisesti linjassa venttiilin rungon virtauskanavan keskilinjan kanssa. Tämä johtaa tasaiseen tiivisteen puristumiseen, mikä varmistaa vakaan, vuotamattoman tiivisteen kierreliitoksessa pitkäaikaisen käytön aikana.

Kysymys 4: Mitä etuja hitsisaumojen tunkeutuva tarkastus tarjoaa verrattuna tavalliseen hydrostaattiseen paineen testaukseen?

V: Perinteinen hydrostaattinen testaus voi havaita vain selvät, suuret halkeamat, eikä se pysty tunnistamaan piileviä vikoja, kuten pieniä sisäisiä kaasuhuokosia tai mikrohalkeamia hitsaussaumassa. Sitä vastoin tunkeutumistestaus mahdollistaa koko laajennetun hitsatun putkisauman kattavan skannauksen, mikä mahdollistaa tuleville vuotoille alttiiden tuotteiden varhaisen hylkäämisen; Tämä tekee siitä ihanteellisen pitkäaikaista, keskeytymätöntä toimintaa vaativiin projekteihin, kuten kaupallisiin ja kaukolämpöjärjestelmiin.

Q5: Mitä energiansäästöetuja täysreikäinen sisäontelosuunnittelu tarjoaa keskusilmastointi- ja lattialämmitysjärjestelmille?

V: Sisäinen ontelo, jossa ei ole virtausta rajoittavia "kuolleita vyöhykkeitä", tarjoaa minimaalisen veden virtausvastuksen ja estää paineen laskun; näin ollen keskusilmastoinnin lämmönvaihtotehokkuus ja lattialämmityksen lämpötilan tasaisuus eivät vaikuta venttiiliin liittyvillä häviöillä. Järjestelmä ei vaadi lisättyä kiertovesipumpun tehoa, mikä vähentää laitteiden sähkönkulutusta pitkäaikaisen jatkuvan käytön aikana.

K6: Tukitseeko lattialämmityksen jakotukkikaapin ahtaassa tilassa eristemateriaali pidennetyn kahvan?

V: Venttiilin rungon pidennetty kuparihitsattu putkiosa voidaan kääriä kokonaan eristeeseen, jolloin vain pitkä kahva jää näkyviin. Tämä eliminoi liiallisen vapaan tilan tarpeen; venttiili voidaan helposti avata tai sulkea 90 astetta vakiokokoisessa jakotukin kaapissa, mikä varmistaa, ettei kahvan tukkeutumisesta tai vaikeasta käytöstä aiheudu ongelmia.
