Uroskierteinen kaksiasentoinen messinkipuristuspalloventtiili kattilan putkistoon

Useimmissa markkinoilla olevissa tavallisissa kattiloiden palloventtiileissä on kolme suurta teknistä ongelmaa: monimutkainen hitsausprosessi, yksikön tärinä ja siirtyminen sekä pitkäaikainen korkean lämpötilan hilseily ja vuoto. Tämä uroskierteinen kaksiasentoinen messinkipuristuspalloventtiili kattilan putkistoon on kohdennettu tutkimus- ja kehitystuotteemme. Se ottaa käyttöön ulkokierteen + kaksinkertaisen pistorasian kaksipään komposiittirajapinnan, mikä eliminoi kupariputkien hitsauksen tarpeen; yhdistettynä mekaaniseen kaksiasentoiseen rajakahvaan, se estää rakenteellisesta näkökulmasta laitteiston jatkuvan tärinän aiheuttaman venttiilipoikkeaman; taottu DZR-messingin ja paksunnetun fluorimuovin tiivisteyhdistelmä kestää kattilan pitkäaikaista korkean lämpötilan vesiskaalan korroosiota, koko halkaisijaltaan virtausreitti vähentää veden kiertovastusta ja kompakti runko sopii kapeisiin laitekaappiin.

Tekniset parametrit

Komposiitti kaksipäinen käyttöliittymä

1. Vakiotarkkuusulkoinen kierrepää: Venttiilin rungon pää on tarkasti CNC-sorvattu yleisellä ulkokierteellä, joka voidaan liittää suoraan kaasukattiloiden ja muottilämpötilakoneiden alkuperäisiin liitäntöihin. Ylimääräisiä supistusliittimiä ei tarvita, mikä vähentää putkistojen liitossolmuja ja samalla pienentää tarvikkeiden hankintakustannuksia ja vuotoriskejä. Se soveltuu standardoituun täydelliseen koneeräkokoonpanoon.

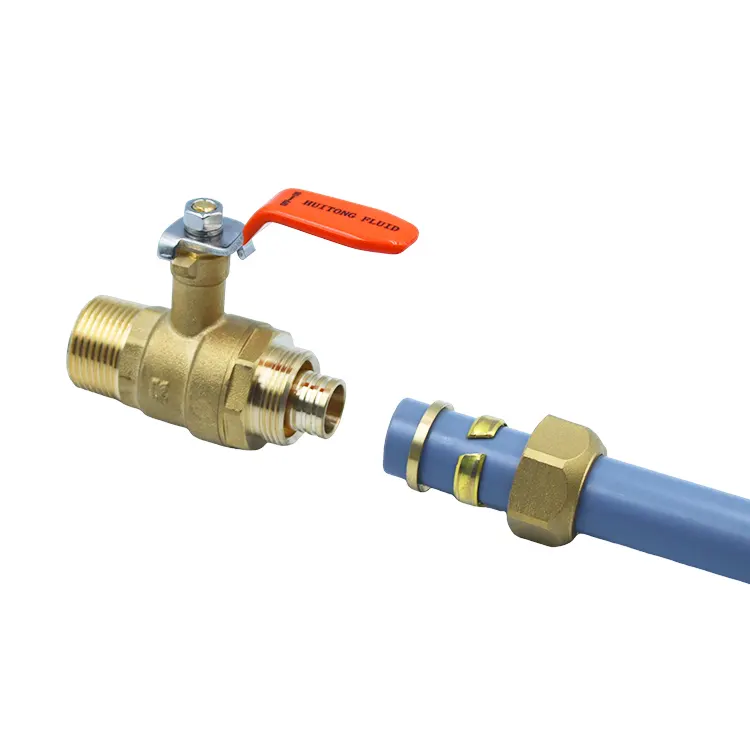

2. Kaksoisholkin lukitusrakenne: Toinen pää on varustettu kaksikerroksisella kaksoisholkkikomponentilla. Kun litteä kupariputki on asetettu paikalleen ja mutteri on kiristetty, se voidaan lukita tiukasti. Hitsauskonetta, juotetta tai jäähdytysprosessia ei tarvita. Yksi henkilö voi suorittaa putkilinjan kokoonpanon nopeasti. Tämä parantaa merkittävästi kattilan tuotantolinjan kokoonpanotehokkuutta ja eliminoi putkimateriaalien korkean lämpötilan vaurioitumisen riskin hitsauksen aikana.

3. Yhteensopiva useiden metalliputkien kanssa: Uroskierteinen kaksiasentoinen messinkipuristuspalloventtiili kattiloiden putkistoon soveltuu kattiloissa käytettäviin tavallisiin kupariputkiin ja instrumenttien ruostumattomasta teräksestä valmistettuihin putkiin. Holkkimutteri voidaan irrottaa putken purkamiseksi vahingoittamatta sitä. Laitteen huollon tai putken muutoksen yhteydessä venttiiliä ja putkia voidaan käyttää uudelleen. Pitkäaikainen eräsovitus voi jatkuvasti vähentää suunnittelun käyttö- ja ylläpitomateriaalikustannuksia.

Kaksiasentoinen rajalukituskahva

1. Mekaaninen kaksiasentoinen lukitusmekanismi: Toisin kuin tavallinen kahva, jossa on rajoittamaton asento, uroskierteinen kaksiasentoinen messinkipuristuspalloventtiili on varustettu itsenäisellä lukitusmekanismilla. Kytkennän jälkeen se voidaan kiinnittää täysin auki tai kokonaan kiinni. Se ei liuku hitaasti puoliavoin tilaan kattilan pumpun ja puhaltimen jatkuvan värähtelyn vuoksi, mikä eliminoi puoliavoin vuodon ja riittämättömän lämmitystehokkuuden ongelmat.

2. Tärinänvaimennusrakenne on läpikäynyt 10 000 kertaa simulaatiotestejä erilaisissa työolosuhteissa: Tehdas suorittaa erityisiä simulaatiotestejä kattilan 24 tunnin jatkuvassa tärinäolosuhteissa kestävyyden todentamiseksi. Rajan lukitusmekanismin puremisvoima on tasainen ja vakaa. Ympäri vuoden keskeytymättömässä lämmitysjärjestelmässäkään ei tapahdu asennon löystymistä, mikä varmistaa veden virtaustilan pitkäaikaisen hallittavuuden.

3. 90° lyhyt iskutoiminto: Kahvan tarvitsee vain kiertää 90° avaamista ja sulkemista varten. Toimintavoima on lempeä. Vaikka se asennettaisiin syvään ja kapeaan kattilakaappiin, suurta käyttötilaa ei tarvitse varata. Päivittäinen tarkastus ja vesireitin vaihto ovat käteviä ja vaivatonta.

Korkeaa lämpötilaa kestävä ja kalkkia kestävä venttiilirungon tiiviste

1. Valettu DZR-lyijytön messinkiperusmateriaali: Integroitu kuumataontaprosessi sinkkiä poistavasta messingistä, jonka materiaalitiheys ylittää huomattavasti painevalettujen venttiilirunkojen tiheyden. Se on vähemmän altis hapettumiselle ja vesihiukkasten muodostumiselle kuuman ja kylmän kattilan kuuman veden pitkäaikaisen kuljetuksen aikana, eikä se vapauta raskasmetalleja saastuttamaan kiertävää väliainetta, mikä täyttää kotitalouksien lämmityksen ja teollisuuden lämmönvaihtolaitteiden vedenkäytön turvallisuusstandardit.

2. Kromattu kelluva pallo + paksunnettu PTFE-venttiilin istukka: Pallon pinta on kovakromikiillotettu ja se on yhdistetty paksunnetun fluoripolymeeritiivisteen kanssa. Se voi tiivistää tiiviisti sekä eteen- että taaksepäin suuntautuvan veden virtauksen ja selviytyä toistuvasta kattilan käynnistyksen aiheuttamasta vaihtelevasta vedenpaineesta. Pitkäaikainen käyttö ei koveta tai vuoda vettä, mikä vähentää laitteiden sammutus- ja huoltotiheyttä.

3. Vahvistettu puhallusvarsi: Venttiilin varren pohjaan on lisätty ylimääräinen rajoitus ja irtoamista estävä rakenne, joka vahvistaa rakennetta hetkelliseen korkeaan paineeseen kattilan vesitien käynnistyksen ja pysäytyksen aikana, jolloin vältetään venttiilin varren ponnahdus ja veden tai kuuman öljyn ja kuuman veden roiskeet, mikä parantaa kattilan koko koneen käyttöturvallisuuskerrointa.

Täysreikäinen kompakti virtauskanavarakenne

1. Suora läpikulku ilman kuollutta tilaa suuri virtausonkalo: Sisätiloissa ei ole kuristusulokkeita tai kerääntymiä, mikä johtaa alhaiseen lämpöhäviöön kuuman veden kierron aikana. Ei ole ongelmaa riittämättömästä putkilinjan painehäviöstä tai kattilan lämmöntuotannon vaimenemisesta, mikä varmistaa lämmönvaihtoyksikön ja muotin lämpötilakoneen vakaan lämpötilan säätövaikutuksen.

2. Kompakti ja kevyt kokonaisuus: Uroskierteisellä kaksiasentoisella messinkipuristuspalloventtiilillä kattilan putkistoa varten on pieni kokonaistilavuus, eikä se vie ylimääräistä tilaa laitteistossa, joten kattiloiden valmistajien on kätevää standardoida kaapin johdotus. Pelkästään venttiilin laitekuorta ei tarvitse leventää, vaan sillä voidaan hallita koko koneen tuotantomateriaalikustannuksia.

3. Täysi kattavuus useille putkien halkaisijoille: holkit ja kierteet ovat erikokoisia, ja ne kattavat markkinoiden pienten ja keskisuurten kaasukattiloiden, lämmönvaihtoasemien ja muottilämpötilakoneiden yleiset putkivaatimukset. Laitevalmistajat voivat tehdä erävalmisteluja etukäteen, mikä yksinkertaistaa komponenttien hankintakategorioiden hallintaa.

Kattilan putkiliitokset Ainutlaatuinen laaduntarkastusjärjestelmä

1. Raaka-aineiden spektrianalyysi ennen istutusta: Kaikille tehtaalle saapuville messinkiaihioille tehdään spektrikoostumusanalyysi lyijypitoisuuden, korkean lämpötilan kestävyyden ja sinkin häviön eston ydinindikaattoreiden tarkistamiseksi. Kaikki aihiot, joissa on huonolaatuisia materiaaleja, eliminoidaan, jolloin vältetään venttiilirungon korroosio- ja halkeiluongelmat pitkäaikaisissa korkeissa lämpötiloissa raaka-ainetasolla.

2. 100 %:n lopputuotteen kolminkertaiset perustestit: Jokainen kattilan putkiston uroskierteinen kaksiasentoinen messinkipuristuspalloventtiili läpäisee vaipan vedenpainelujuustestin, kuplatyyppisen ilmatiiveyden havaitsemisen ja kymmenentuhatta kertaa avautuvan ja sulkeutuvan kestävyystestin. Kaikkien perustiivistys-, painelaakerointi- ja kulutuskestävyysominaisuuksien on täytettävä standardit ennen varastointia.

3. Kattilan erikoiskäyttöolosuhteiden kolminkertainen tarkastus: Ulkokierteen kiinnittymistarkkuudelle, kaksoisholkin kiinnityslukitusvoimalle ja kaksoisasentorajoituksen anti-offset-lujuudelle tehdään erilliset lisätestit kattilan todellisten käyttöolosuhteiden simuloimiseksi pitkäaikaisessa tärinässä. Tämä käsittelee erityisesti putkimateriaalin liukumiseen ja tiivisteiden vuotamiseen liittyviä ongelmia, joita esiintyy usein lämmityslaitteiden putkistojärjestelmissä.

4. Täysi eräkoodauksen jäljitettävyyden hallinta: Jokaiseen tuotteeseen on kaiverrettu ainutlaatuinen eräkoodi. Takomisen, käsittelyn ja testauksen prosessitiedot arkistoidaan pysyvästi täydellisen jäljitettävyyden varmistamiseksi. Jokaiselle lähetykselle toimitetaan samanaikaisesti kuparimateriaalitestiraportti, CE-vaatimustenmukaisuussertifikaatti ja täydelliset tuotteen laaduntarkastusasiakirjat, jotta ne täyttävät kaikki lämmityslaitteiden maahantuontiin eri maihin sekä suunnitteluprojektien hyväksymiseen ja tarjouskilpailuihin liittyvät vaatimukset.

Yhden luukun alkuperäisen laitevalmistajan (OEM) tukipalvelut

1. Täydellinen vaatimustenmukaisuuden pätevyystoimitus: Joukkoostotilauksille voidaan toimittaa materiaaliraporttien paperiversiot ja sähköiset versiot, CE-sertifiointi ja tehtaan tarkastusraportit samanaikaisesti. Materiaalit ovat täydellisiä ja standardoituja, joten ylimääräisiä kolmannen osapuolen testauksia ei tarvita. Tehokas tulli-ilmoitus ja ulkomaanprojektien rekisteröinti laitteille voidaan suorittaa.

2. Ainutlaatuinen tekninen opastus lämmitysputkistolle: Kattiloiden lisävarusteiden liittimiin erikoistunut ammattimainen tekninen tiimi voi tarjota yksilöllisiä ohjeita kaksoispurkautuvan kupariputken kokoonpanon teknisistä tiedoista, kattiloiden yleisestä vesiväylän virheenkorjauksesta ja erikoistuneesta tiivistys- ja vuotovirheiden vianmäärityksestä. Tämä lyhentää asiakkaiden laitteiden virheenkorjausjaksoa.

3. Nopea online-huoltopalvelu useilla kielillä: Monikielisten online-konsultointipalvelujen tarjoaminen maailmanlaajuisille kattilalaitteiden valmistajille ja lämmitysprojektien urakoitsijoille. Räätälöityjä putkistojen sovitusratkaisuja voidaan tarjota suurille lämmönvaihtoasemille ja kattilakokoisille konetilauksille. Saatavilla on myös pitkäaikainen vakaa tarjonta alkuperäisiä tehdasvaihtotiivisteitä ja murtorenkaita.

4. 12 kuukauden OEM-takuu koko koneelle: Koko uroskierteinen kaksiasentoinen messinkipuristuspalloventtiili kattilan putkistosarjalle tarjoaa yhtenäisesti 12 kuukauden takuun. Normaaleissa kattilan kylmä- ja kuumakiertoolosuhteissa sellaisia ​​ongelmia kuin materiaali- ja tuotantoprosessiin liittyvät vuodot, rajahäiriöt ja murtorenkaan löystyminen voidaan tukea ilmaisella teknisellä korjauksella ja komponenttien vaihdolla.

FAQ

K: Mitä erityisiä testejä on tehty kattilalaitteiston tärinäolosuhteille verrattuna tavallisiin palloventtiileihin?

V: Kolmen yleisen vedenpaineen, ilmatiiviyden sekä avaamisen ja sulkemisen kestävyyden testin lisäksi olemme lisänneet kolme erityistä testiä kattiloihin: ulkokierteen tarkkuuden yhteensopivuustestin, kaksoishylsyn kiinnitysputken lujuustestin ja kaksinkertaisen asennon tärinänvaimennusrajan kestävyystestin. Nämä testit simuloivat täysin kattilan todellisia 24 tunnin tärinäkäyttöolosuhteita ja estävät alusta alkaen kahdenlaisia ​​toistuvia vikoja lämmityslaitteissa - putkien luisumista ja tiivisteen vuotoa.

K: Mihin lämmitys- ja lämmityslaitteisiin sopii uroskierteinen kaksiasentoinen messinkipuristuspalloventtiili?

V: Se soveltuu laajalti kaasukäyttöisiin kuumavesikattiloihin, sähkölämmityslämmitysuuneihin, levylämmönvaihtoasemiin sekä muottien lämpötilakoneiden kylmä- ja kuumakiertoputkiin. Venttiilin rungossa on alan standardien mukaiset yleiset ulkokierteet, eikä muita supistusliitoksia tarvita. Se voi liittää suoraan useimpien kattiloiden pääyksiköiden alkuperäisiin tehdasliitäntöihin. Monikytkimen tekniset tiedot kattavat markkinoiden yleiset kupariputkien halkaisijat, ja koko koneen yhteensopivuus on vahva.

K: Voidaanko kaksoisholkkiliitännällä varustettu kupariputki purkaa vaurioitta ja käyttää uudelleen myöhemmän kattilan tarkastuksen ja kunnostuksen yhteydessä?

V: Se on tuettu purkamiseen ilman vaurioita ja uudelleenkäyttöä. Löysäämällä holkin lukitusmutteria kupariputki voidaan poistaa sujuvasti. Putken materiaalissa ei tapahdu puristusmuodonmuutoksia, halkeamia tai muodonmuutoksia. Ehjä venttiili ja kupariputki voidaan koota ja käyttää uudelleen. Pitkäaikainen eräsovitus voi jatkuvasti vähentää kattilalaitteiden huoltomateriaalien hankintakustannuksia.

K: Tukkeutuuko tämä venttiilin käyttökahva kattilakaapin suljetussa ja suljetussa sisätilassa eristekerroksen ja laitteen metallilevyn takia, eikä sitä voida käyttää?

V: Venttiilin rungon yleinen rakenne on kompakti. 90° lyhyen iskun kahva ei vaadi suurta käyttötilaa. Vakiotiivistetyn kattilakaapin varatun tilan ansiosta pyörimissäädin saa helposti valmiiksi, eikä tule tilannetta, jossa kahva on tukossa, toiminta rasittavaa tai vesireittiä ei voida vaihtaa. Se on yhteensopiva koko koneen standardoidun kaappirakenteen kanssa.
