Naaraskierre kaksiasentoinen holkkikattilan messinkipalloventtiili

Verrattuna tavallisiin vesi- ja lämmityspalloventtiileihin, naaraskierteinen kaksiasentoinen kattilan messinkipalloventtiili on suunniteltu vastaamaan neljään suureen tekniseen haasteeseen kattilalaitteistoissa: tärinän aiheuttama putken irtoaminen, rajoitettu asennustila pienissä kaapeissa, hankala kupariputkien hitsausrakenne sekä kuuman ja kylmän väliaineen kaksisuuntainen vuoto. Tuotteen toinen pää on liitetty suoraan kattilan runkoon tavallisilla sisäkierteillä, kun taas toisessa päässä on kaksiasentoinen kaksoisholkkirakenne, joka voi lukita kupariputken ja instrumentin teräsputken turvallisesti ilman hitsausta. Se on varustettu kaksoisvaihteisella rajakahvalla, heilahtelunestotoiminnolla varustetulla venttiilivarrella ja paksunnetulla teflontiivisteellä. Se kestää vettä ja korkeita lämpötiloja, sillä on pieni virtaushäviö, se on helppo purkaa, huoltaa ja korjata, ja se on täysin tarkastettu ja valmistettu ainutlaatuisen kattilaputkiston laadunvalvontajärjestelmän mukaisesti. Sitä on saatavana useilla eritelmillä erilaisten pienten ja keskikokoisten kattilalaitteiden vaatimusten täyttämiseksi.

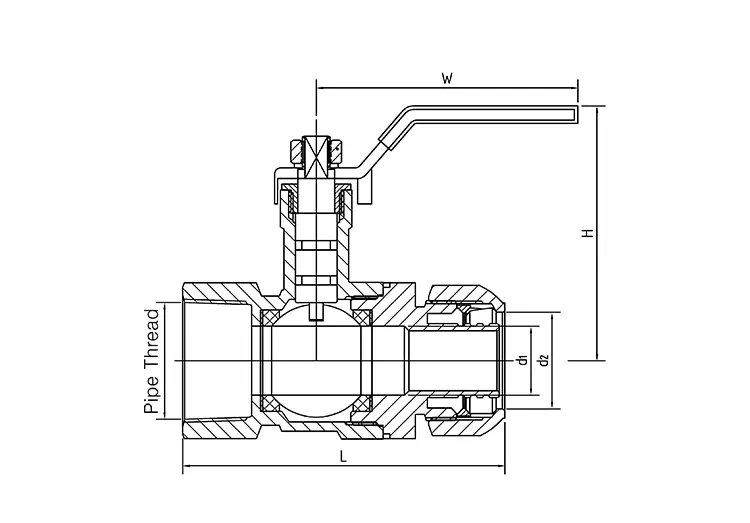

Tekniset parametrit

Miten rajapintarakenne yksinkertaistaa kattilan putkiston kokoonpanoa?

1. Venttiilin sisällä oleva kierrepää sisältää tarkat CNC-kierteet, jotka voidaan liittää suoraan kattilan alkuperäiseen liitäntään ilman ylimääräisiä vähennyssovittimia, mikä vähentää putkiston vuotokohtien määrää ja ostettujen komponenttien tyyppejä.

2. Toinen pää on varustettu kaksiasentoisella kaksoishylsyn lukituskomponentilla. Asennus ei vaadi hitsaus- tai lämpösulatuslaitteita. Aseta vain kupariputki paikalleen ja kiristä hylsyn mutteri, jotta putkimateriaali lukittuu tiukasti, mikä vähentää merkittävästi koko kattilan asennusaikaa.

3. Se on yhteensopiva sekä kupariputkien että ruostumattomasta teräksestä valmistettujen instrumenttiputkien kanssa, jotka ovat kattiloiden yleisiä putkistomateriaaleja. Purkaminen ja kokoaminen eivät vahingoita putken materiaalia. Laitteiston huollon ja putkiston remontin aikana venttiiliä voidaan käyttää uudelleen, mikä vähentää laitteiden käyttö- ja huoltotarvikkeiden kustannuksia.

Kuinka kahvan rakenne välttää turvallisuusriskit?

1. Kahva on varustettu erillisillä täysin auki ja täysin kiinni kaksiasentoisilla rajalukitusklipsillä. Venttiilin avaamisen tai sulkemisen jälkeen se voidaan lukita kiinteään asentoon, mikä estää kahvaa siirtymästä tai aiheuttamasta vuotoa kattilan ollessa pitkään käynnissä.

2. Naaraskierteisen kaksiasentoisen holkkikattilan messinkipalloventtiilin rajarakenteessa on mekaanisesti tiukka kiinnitys. Miljoonakertaisten värähtelysimulaatiotestien jälkeen asento ei luista jatkuvissa syklisissä olosuhteissa, mikä säätelee tehokkaasti kattilan vesistön on-off-tilaa.

3. Normaali 90° avaus- ja sulkemisisku takaa kohtuullisen käyttövoiman. Kattilakaapin kapeassakin sisällä kahvaa voidaan helposti kääntää, mikä tekee päivittäisestä laitteiden tarkastuksesta ja säädöstä kätevää.

Miten venttiilin runko ja tiivistekokoonpano mukautuvat kattilan korkean lämpötilan kattilakiven muodostumisolosuhteisiin?

1. Naaraskierteinen kaksiasentoinen holkkikattilan messinkipalloventtiili on valmistettu taomalla DZR-lyijytöntä messinkiä yhtenä kappaleena. Materiaali on tiheää ja kestää korkeita lämpötiloja. Se ei ole altis hapettumiselle ja hilseilylle joutuessaan kosketuksiin kattilan kuuman veden ja höyryn kanssa pitkään, eikä se vapauta raskasmetalleja saastuttamaan kiertävää väliainetta.

2. Sisäänrakennettu kromattu kelluva kuularunko on yhdistetty paksunnetun PTFE (polytetrafluorieteeni) venttiilin istukkaan. Kaksisuuntainen tiivistyskyky on tasapainotettu, ja vuodot voidaan saavuttaa nollassa jopa vuorotellen kylmän ja kuuman veden paineiskuissa. Se kestää paineenvaihteluita, jotka aiheutuvat kattilan toistuvista käynnistyksistä ja sammutuksista.

3. Vahvistettu venttiilin varsi, jossa on heilumisen estotoiminto, on varustettu kestämään hetkellisiä korkeapaineiskuja kattilan vesistössä. Tämä estää venttiilin vartta ponnahtamasta ulos ja välttää väliaineen roiskumisen, mikä parantaa koko kattilan toiminnan turvallisuutta.

Mitä asennusehtoja tuotteen muotosuunnittelu täyttää kattilakaappiin?

1. Venttiilin runko on varustettu suoralla läpimittaisella virtauskanavalla, jossa ei kurista kuolleita kulmia, mikä johtaa alhaiseen vesivirtauksen vastustukseen eikä aiheuta riittämätöntä kattilaveden kiertopaineen laskua tai lämmitystehokkuuden laskua.

2. Se on kompakti ja pienikokoinen, sopii useimpiin tavallisiin kattilasuljettaviin kaappeihin ilman, että tarvitsee varata suurta asennustilaa, joten laitevalmistajien on kätevää standardoida koko koneen johdotus ja asettelu.

3. Saatavilla on useita erikokoisia holkkeja ja kierrekokoja, jotka kattavat kaiken tyyppiset pienet ja keskikokoiset kaasuuunit, sähkölämmityslaitteet ja levylämmönvaihdinyksiköt kattaviin tarpeisiin.

Mistä mitoista tehdaslaatua pitäisi valvoa?

1. Raaka-aineiden esiseulonta: Kaikille messinkiaihioille suoritetaan spektrikoostumustestaus ydinindikaattoreiden, kuten lyijyttömän, sinkinpoiston ja korkean lämpötilan kestävyyden, varmistamiseksi, jotta varmistetaan, että ne sopivat kattilan pitkäaikaisiin korkean lämpötilan syklisiin työolosuhteisiin.

2. Valmiiden tuotteiden 100 % tarkastus: Jokaiselle venttiilille suoritetaan kolme perustestiä peräkkäin: kuoren veden painelujuustesti, kuplatyyppinen vuodon havaitsemistesti ja 10 000-kertainen avautumis- ja sulkeutumiskestotesti. Vaatimustenvastaiset tuotteet lajitellaan ja työstetään suoraan.

3. Erikoiskalibrointi kattilaolosuhteita varten: Erilliset testit suoritetaan kaksoishylsyn lukitusvoimalle, sisäkierteen koon tarkkuudelle ja kaksiasentoisen rajan eston luotettavuudelle, jotta vältetään toistuvia kattilavikoja, kuten tärinän aiheuttamaa putken irtoamista ja tiivisteen vuotoa.

4. Täydellinen erän jäljitettävyyden hallinta: Jokainen naaraskierteinen kaksiasentoinen kattilan messinkipalloventtiili on merkitty erillisellä eräkoodilla. Takomisen, käsittelyn ja testauksen prosessitiedot arkistoidaan. Toimitettaessa materiaalin tarkastusraportit ja CE-vaatimustenmukaisuustodistukset voidaan toimittaa samanaikaisesti, jotta voidaan täyttää merentakaisten laitteiden teknisen hyväksynnän ja tarjouskilpailun vaatimukset.

Miksi valita meidät?

1. Täydellinen pätevyystoimitus: Irtotavaratilauksille voimme toimittaa materiaaliraportteja (MTR), CE-sertifioinnin ja tehdastarkastusasiakirjoja. Kaikki materiaalit ovat täydellisiä ja vaatimustenmukaisia, mikä varmistaa sujuvan tulliselvityksen, projektin hyväksymisen ja laitetarjousten jättämisen.

2. Erityiset tekniset ohjeet: Teknisellä tiimillämme on laaja kokemus kattilaputkistojärjestelmistä. Voimme tarjota yksilöllisiä ratkaisuja kupariputkiholkkien kokoonpanoon, kattilan yleiseen vesiväylän virheenkorjaukseen sekä tiivistys- ja vuotoongelmien vianetsintään.

3. Pitkäaikainen myynnin jälkeinen toimitus: Tarjoamme vakaan alkuperäisen tehtaan varaosien toimituksen kotimaisille ja ulkomaisille kattilalaitteiden valmistajille. Räätälöidyt putkijärjestelmäratkaisut voidaan toimittaa suuriin lämpöyksikkötilauksiin.

4. Standardoitu laatutakuu: Kaikki kattilan palloventtiilisarjat tarjoavat yhtenäisesti 12 kuukauden alkuperäisen tehdastakuun, joka kattaa materiaaliin ja tuotantoprosessiin liittyvät luontaiset laatuvirheet, mikä eliminoi erän hankintaan liittyvät huolet.

FAQ

Q1: Tässä kattilan palloventtiilissä on kaksoispistorasiarakenne. Pitääkö kupariputki hitsata asennuksen aikana?

V: Ei, hitsausta ei tarvita ollenkaan. Kaksoishylsy luottaa mutteriin, joka puristaa ja lukitsee putkimateriaalin. Putkimateriaali leikataan tasaiseksi ja työnnetään suoraan hylsyn sisäpuolelle. Mutterin kiristäminen kiinnittää tiivisteen, mikä eliminoi hitsauslaitteiden, hitsausmateriaalien ja hitsauksen jälkeisten jäähdytysprosessien tarpeen. Tämä parantaa merkittävästi koko kattilan kokoonpanotehokkuutta.

Q2: Mitä etuja kattilalaitteiden kaksiasentoisella rajakahvalla on verrattuna tavalliseen ei-vaihteiseen kahvaan?

V: Kattilan puhaltimet ja pumput toimivat jatkuvasti ja aiheuttavat korkeataajuista tärinää. Tavallinen kahva on taipuvainen siirtymään asteittain puoliavoin tilaan, mikä johtaa vesivuotoon ja lämmityshäiriöihin. Kaksiasentoinen rajoitus voi lukita kaksi täysin auki- ja täysin kiinni-asentoa ilman laitteiden tärinää, mikä varmistaa vakaan on-off-tilan pitkäaikaisen käytön aikana.

Kysymys 3: Kerääkö DZR-messinkiventtiilin runkoon suuren määrän kalkkia ja tukkeutuuko se ajan myötä, kun se altistuu kattilan kuumalle vedelle?

V: Taotulla DZR-messingillä on paremmat hilseily- ja hapettumisenestoominaisuudet kuin tavallisella painevaletulla messingillä. Venttiilin rungon virtauskanava on sileä ilman kuolleita kulmia. Yhdessä täyshalkaisijaisen rakenteen kanssa vesihilse ja epäpuhtaudet eivät keräänny helposti. Se soveltuu kattilan jatkuvaan kuumavesikiertoon ympäri vuoden.

Q4: Voiko venttiili varmistaa nollavuotoja kumpaankin veden virtaussuuntaan?

V: Kyllä. Naaraskierteinen kaksiasentoinen holkkikattilan messinkipalloventtiili käyttää kelluvaa kromattua kuularunkoa ja paksunnettua kaksipuolista PTFE-venttiilin istukkaa. Sekä eteen- että taaksepäin väliaineen virtaus voi saavuttaa tiiviin ja turvallisen tiivistyksen. Kattilan kylmän ja kuuman kiertovesireitit voidaan suojata vakaasti vuotoja vastaan.
